À medida que as fontes de alimentação mainstream continuam a fazer sua transição sutil para o padrão ATX 3.1, o ritmo da mudança está aumentando. A maioria dos fornecedores já oferece pelo menos uma unidade ATX 3.1 em suas linhas, e graças ao conjunto relativamente pequeno de mudanças que acompanham o padrão revisado, os fornecedores de PSU têm sido amplamente capazes de ajustar seus designs ATX 3.0 existentes, permitindo que eles lancem rapidamente fontes de alimentação atualizadas. Isso significa que o ponto de inflexão para o ATX 3.1 como um todo está se aproximando rapidamente, à medida que mais e mais designs recebem sua atualização e chegam às prateleiras de varejo.
Hoje estamos analisando nossa primeira PSU compatível com ATX 3.1 da Corsair, um dos fornecedores de fontes de alimentação mais prolíficos (e de maior perfil) da indústria. A linha revisada RMe da empresa é voltada para o mercado de jogos mainstream, o que talvez não seja tão surpreendente, dado o quão importante é o suporte e a segurança do ATX 3.1 para placas de vídeo. O modelo RM750e que estamos analisando hoje é o de menor capacidade da linha, que varia de 750 Watts até um robusto 1200 Watts.
No geral, o RM750e é construído para competir com as melhores fontes de alimentação, e possui um ótimo equilíbrio entre recursos, desempenho e custo. É uma unidade certificada 80Plus Gold com cabos modulares e certificação PCIe 5.1/ATX 3.1, oferecendo um único conector 600W 12V-2×6. Exploraremos suas especificações, construção e desempenho para determinar sua posição no mercado atual.
Especificações e Design
Na Caixa

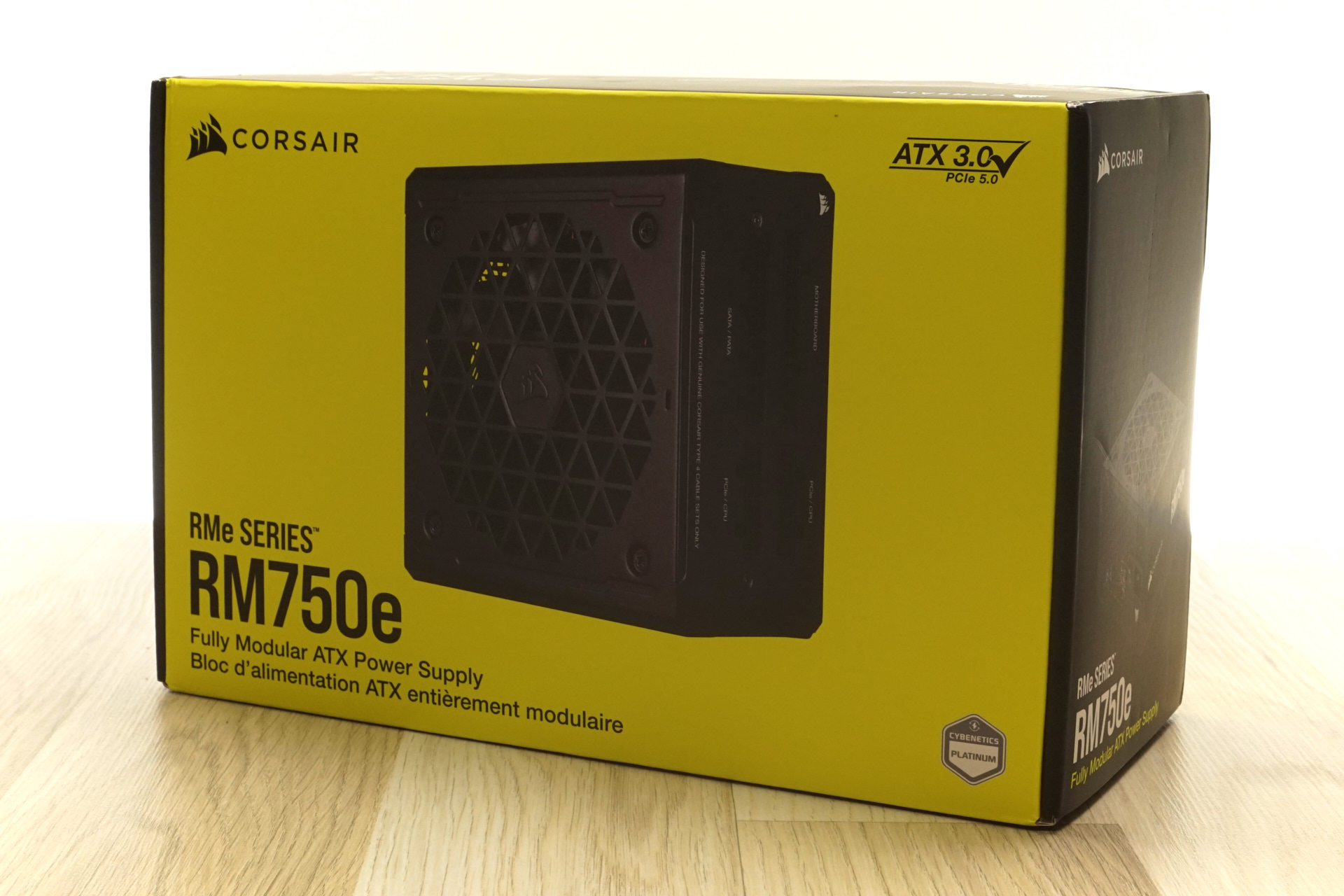

A PSU Corsair RM750e 750W vem embalada em uma caixa de papelão típica com o tema de cores amarelo e preto da Corsair, com uma imagem da PSU na frente. Embora esteja rotulada como ATX 3.0, a Corsair confirmou que a unidade é compatível com ATX 3.1, e a embalagem ainda não foi atualizada. Dentro, a PSU é protegida por uma bolsa de nylon e espuma de embalagem densa, garantindo que chegue em segurança.

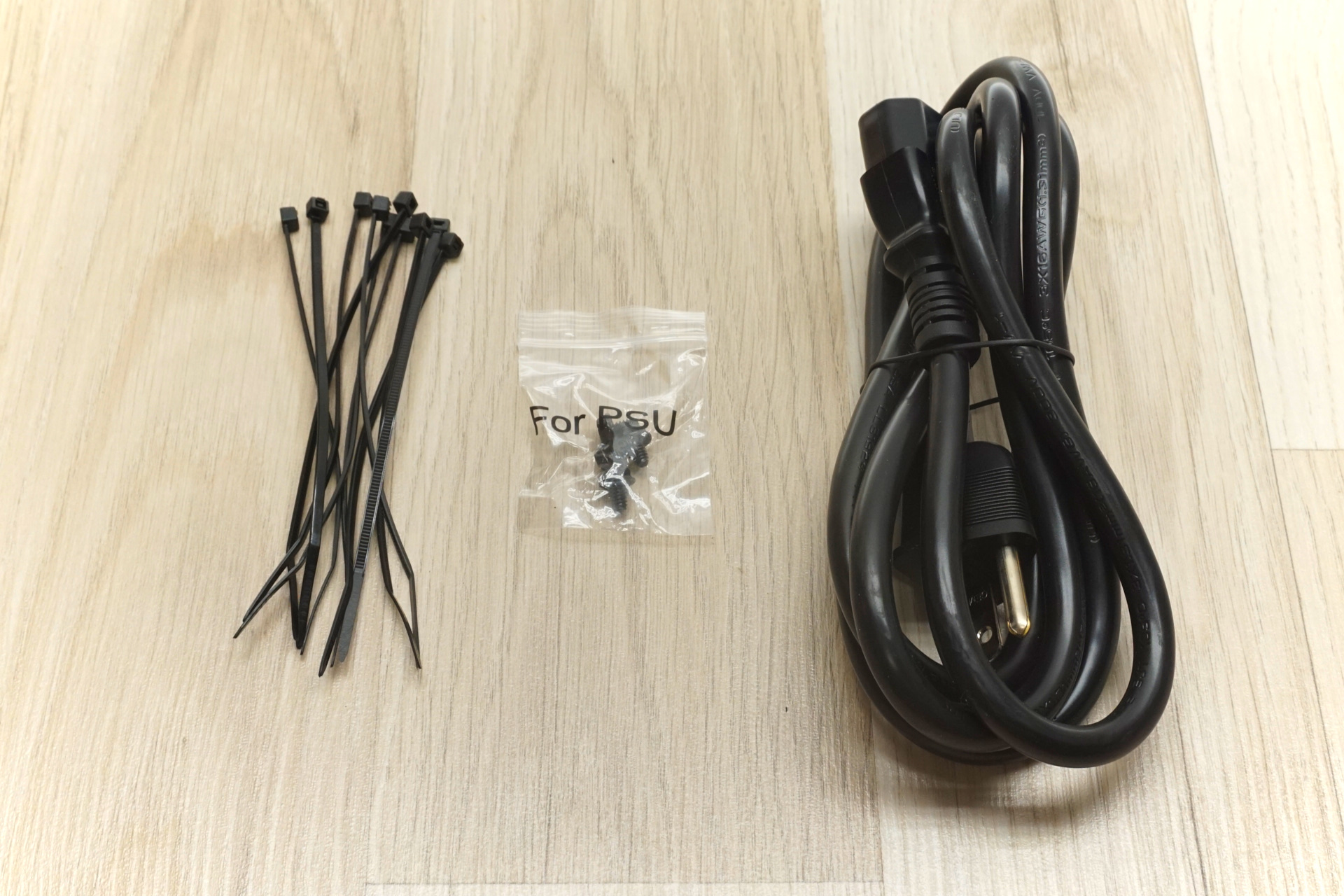

O pacote inclui parafusos de montagem, um cabo de alimentação AC e alguns laços de cabos básicos, cobrindo o essencial para a instalação.

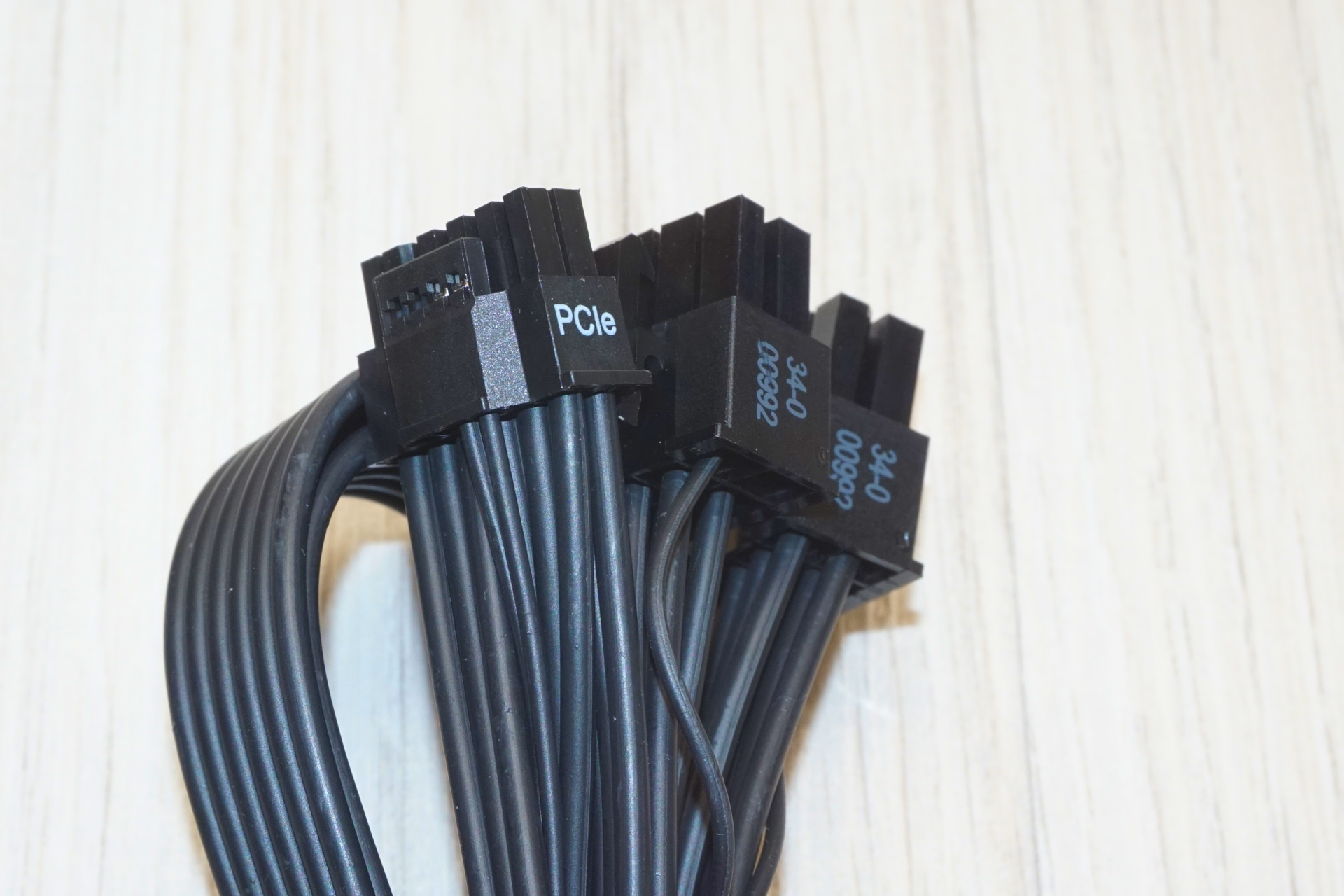

Esta PSU possui um design de cabo totalmente preto, com o conector ATX de 24 pinos revestido e os cabos restantes em um estilo plano e semelhante a uma fita. O conector 12V-2×6 600W é talvez o destaque aqui, pois conecta dois conectores PCIe de 8 pinos ao lado da PSU.
Aparência Externa

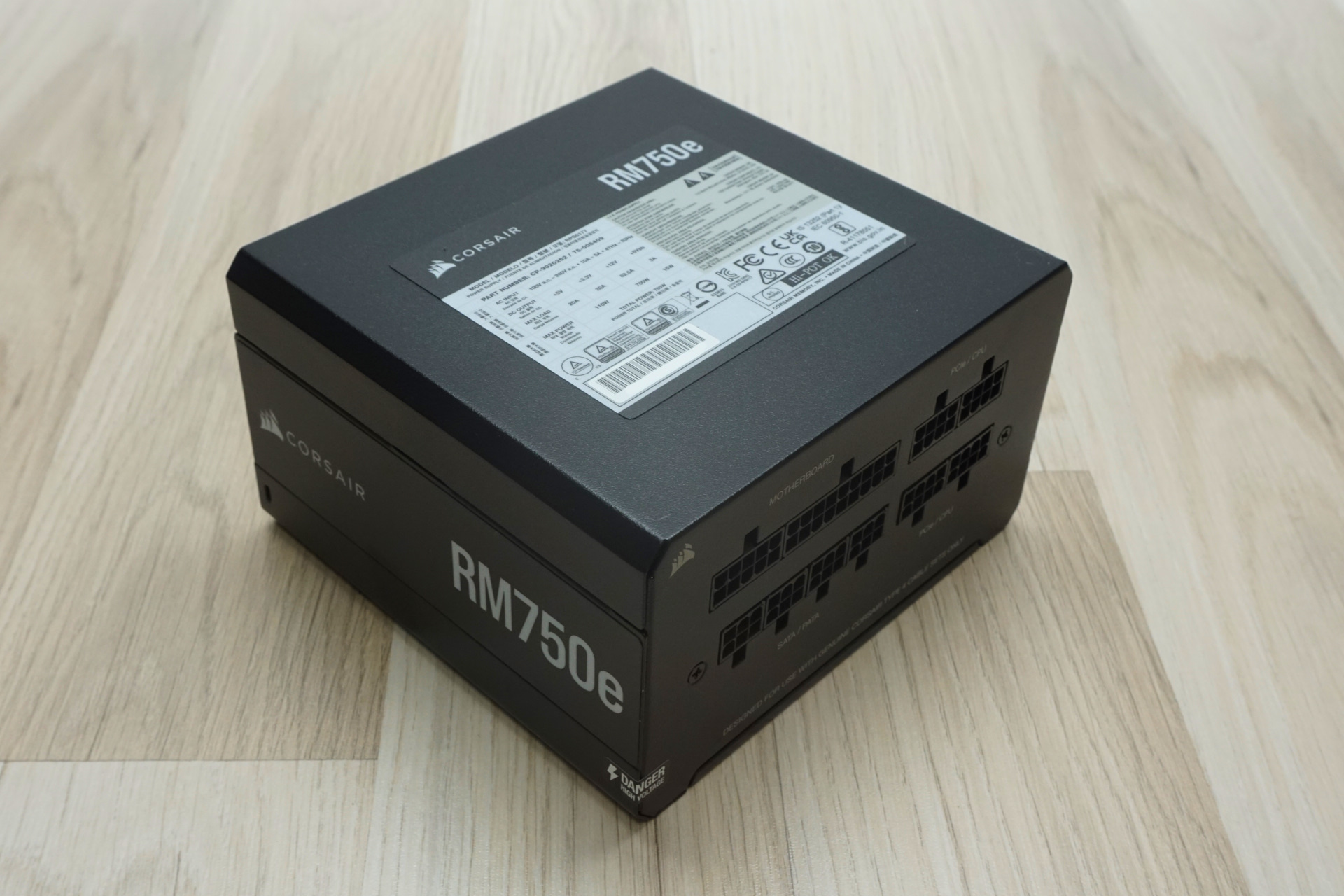

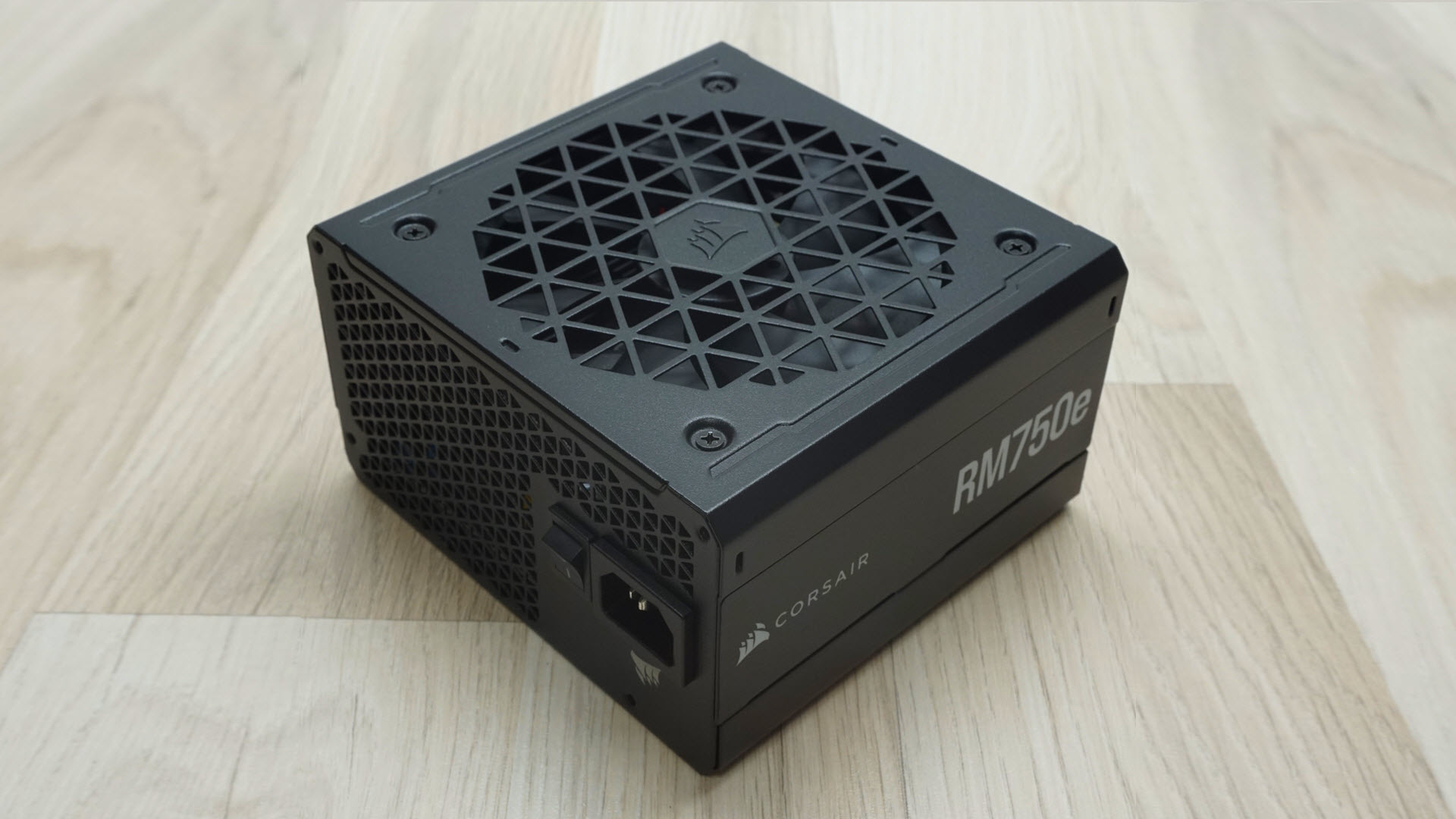

A PSU Corsair RM750e 750W segue o guia de design ATX com um comprimento de chassi de 140 mm, garantindo compatibilidade com qualquer gabinete de PC torre padrão compatível com ATX. A única desvantagem direta aqui é a usual, que é que o comprimento do corpo limita o tamanho do ventilador de resfriamento a 120 mm.

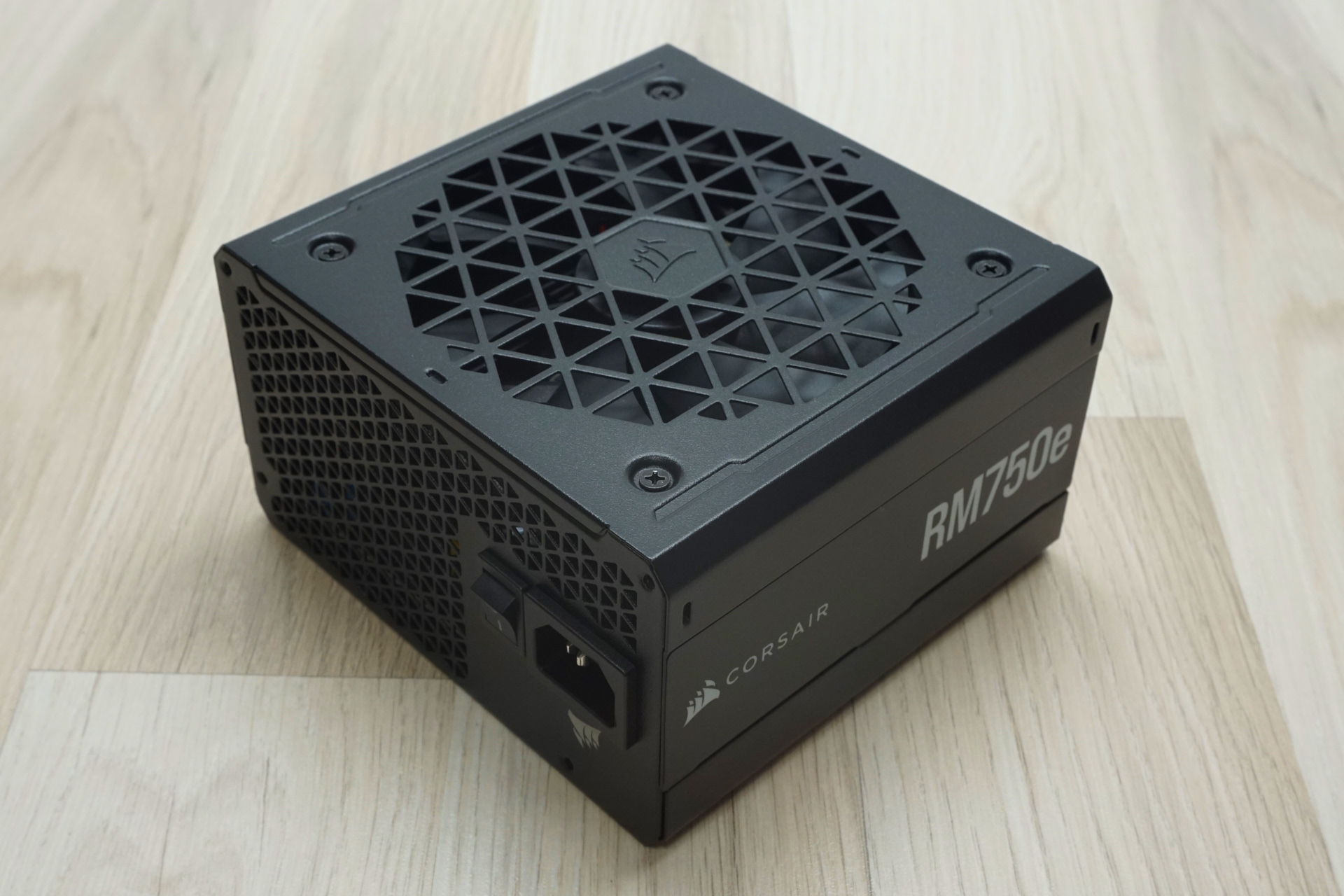

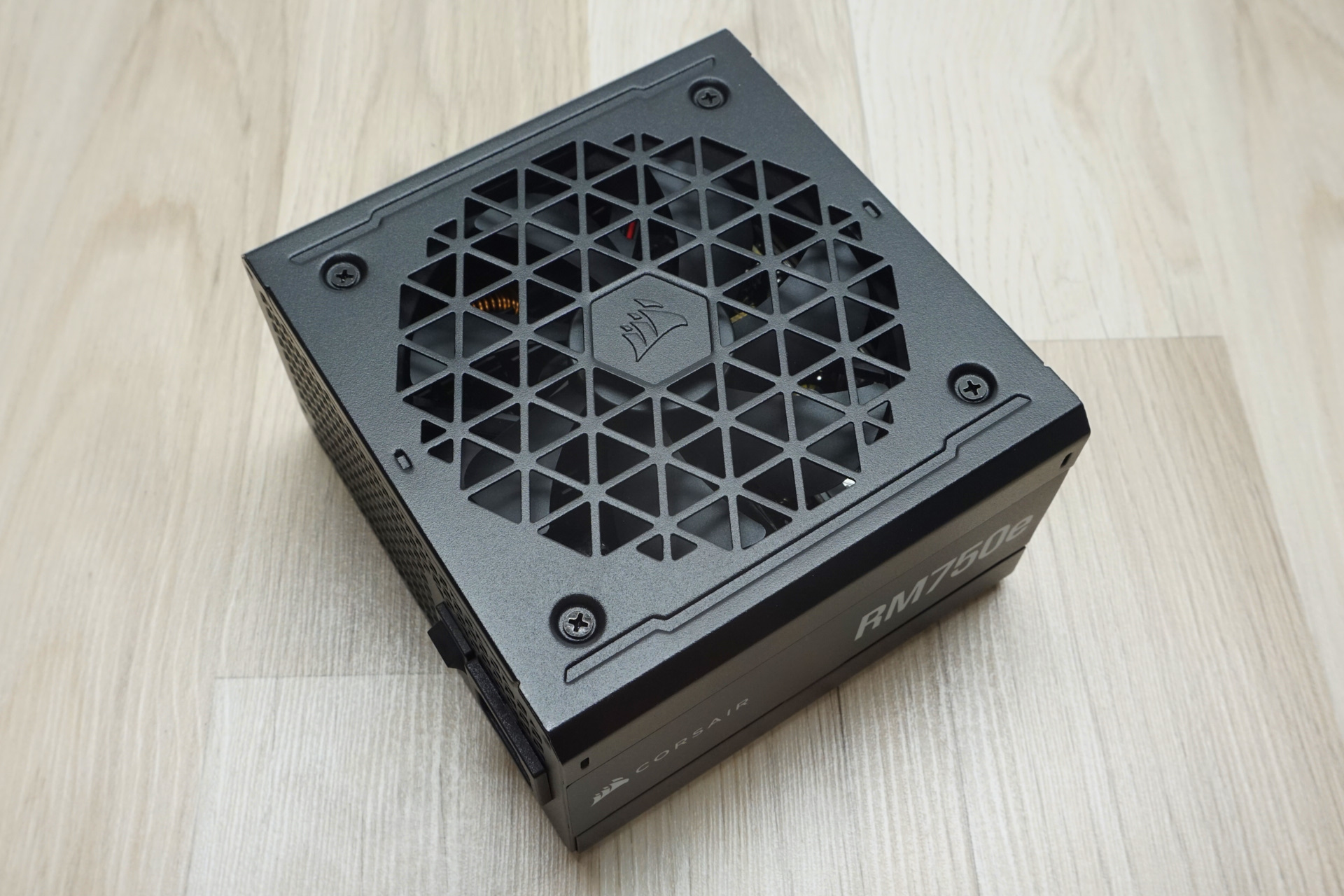

A PSU possui um acabamento preto fosco suave com elementos de design geométrico, como bordas chanfradas, e inclui grandes adesivos decorativos que cobrem a maior parte dos lados esquerdo e direito. O lado superior da unidade hospeda um adesivo com as especificações elétricas e certificações. No lado inferior da PSU, encontramos a grade de proteção do ventilador integrada ao próprio chassi, apresentando um padrão de recorte triangular geométrico.

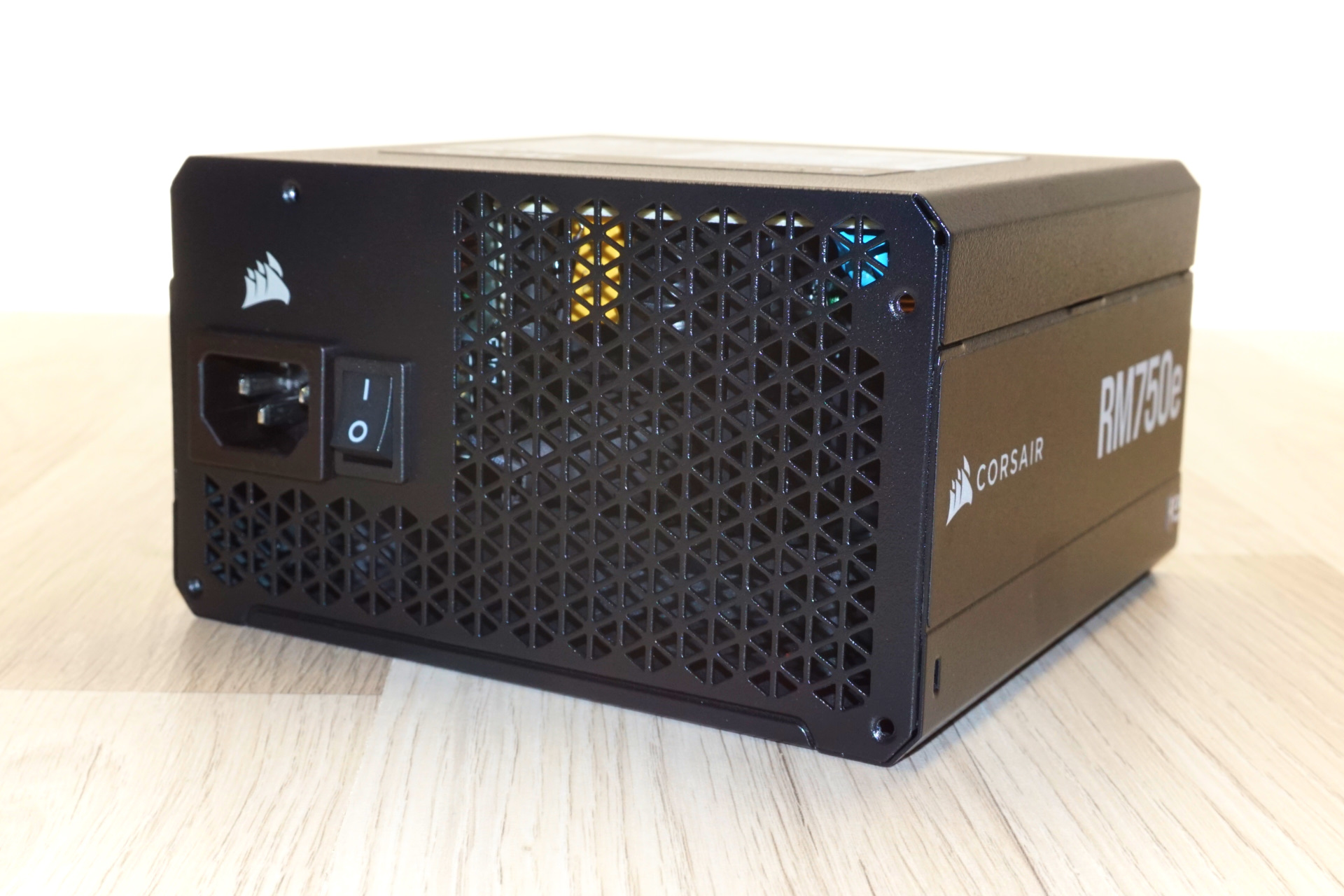

No lado frontal, a PSU possui apenas o interruptor liga/desliga padrão e a entrada do cabo AC. O lado traseiro abriga os conectores de cabo modulares, que são rotulados com uma legenda básica em branco. O número de conectores limita o número de cabos que podem ser conectados ao mesmo tempo, pois há apenas quatro conectores PCIe/CPU e sete cabos para escolher (dois CPU 12V, três PCIe de 8 pinos, e o cabo 12V-2×6 requer dois conectores). Um pequeno logotipo branco da empresa está localizado no canto superior esquerdo.
Design Interno

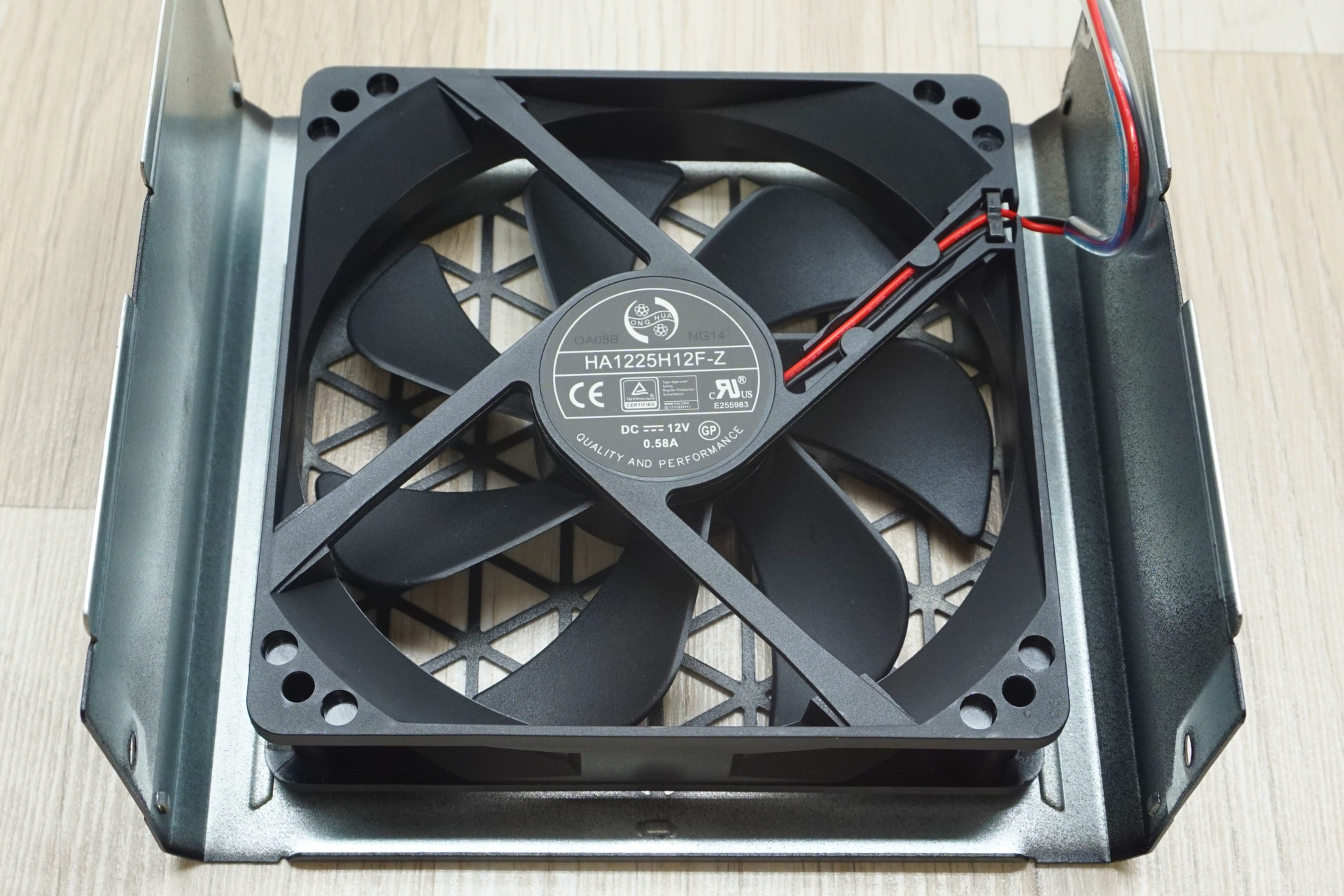

A PSU Corsair RM750e 750W está equipada com um ventilador Hong Hua 1225H12F-Z de 120 mm, utilizando um motor de rolamento de rifle (manga). Este tipo de ventilador é conhecido por seu bom equilíbrio entre confiabilidade, níveis de ruído e custo. Ele possui uma alta velocidade máxima de 2200 RPM, o que deve ser mais do que adequado para uma unidade de 750W.
O OEM para o RM750e é a HEC/Compucase, uma empresa bem estabelecida com ampla experiência na indústria de eletrônicos de potência desde 1979. Embora tradicionalmente focada em soluções econômicas, a HEC/Compucase desenvolveu recentemente plataformas para PSUs de PC de médio e alto desempenho.

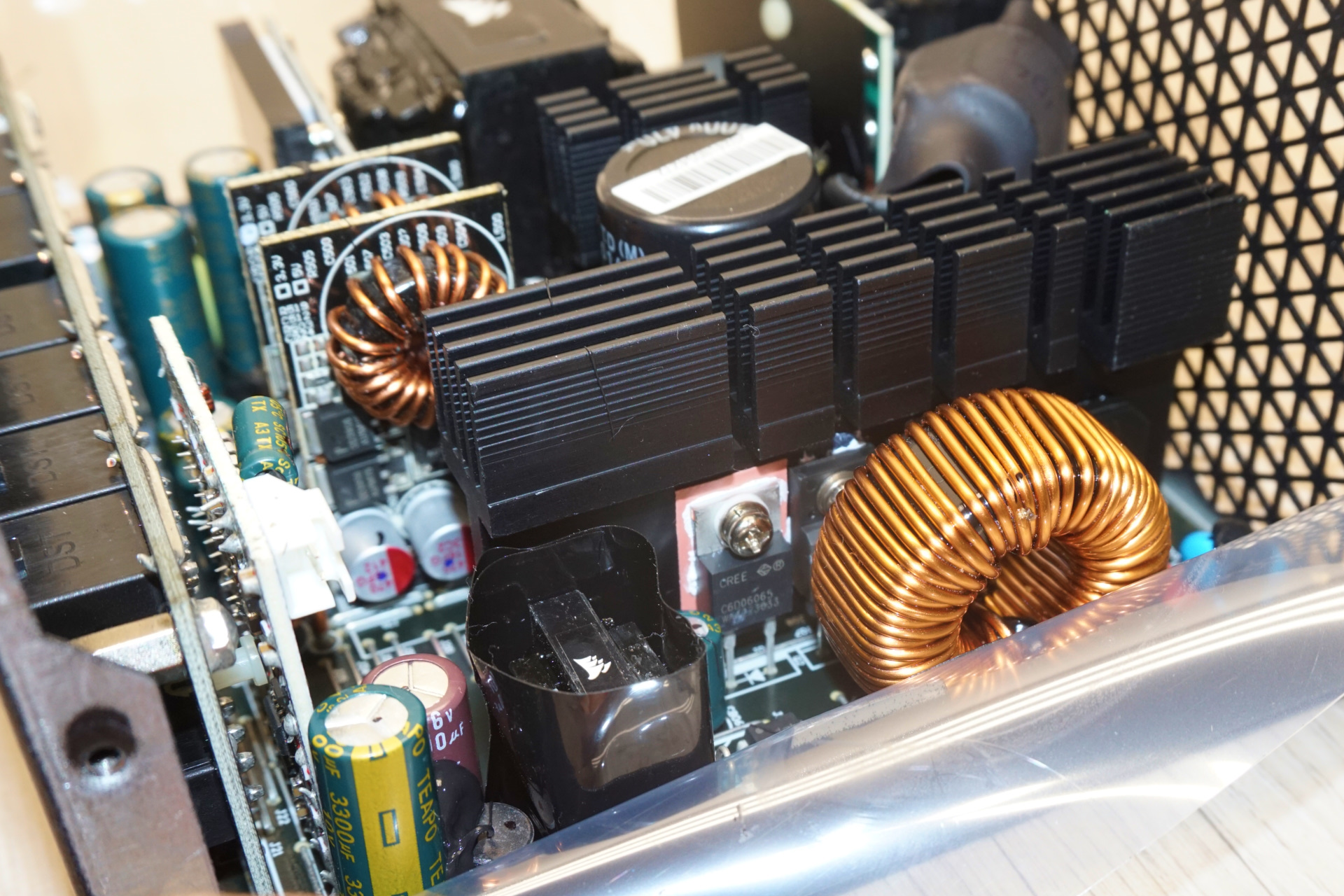

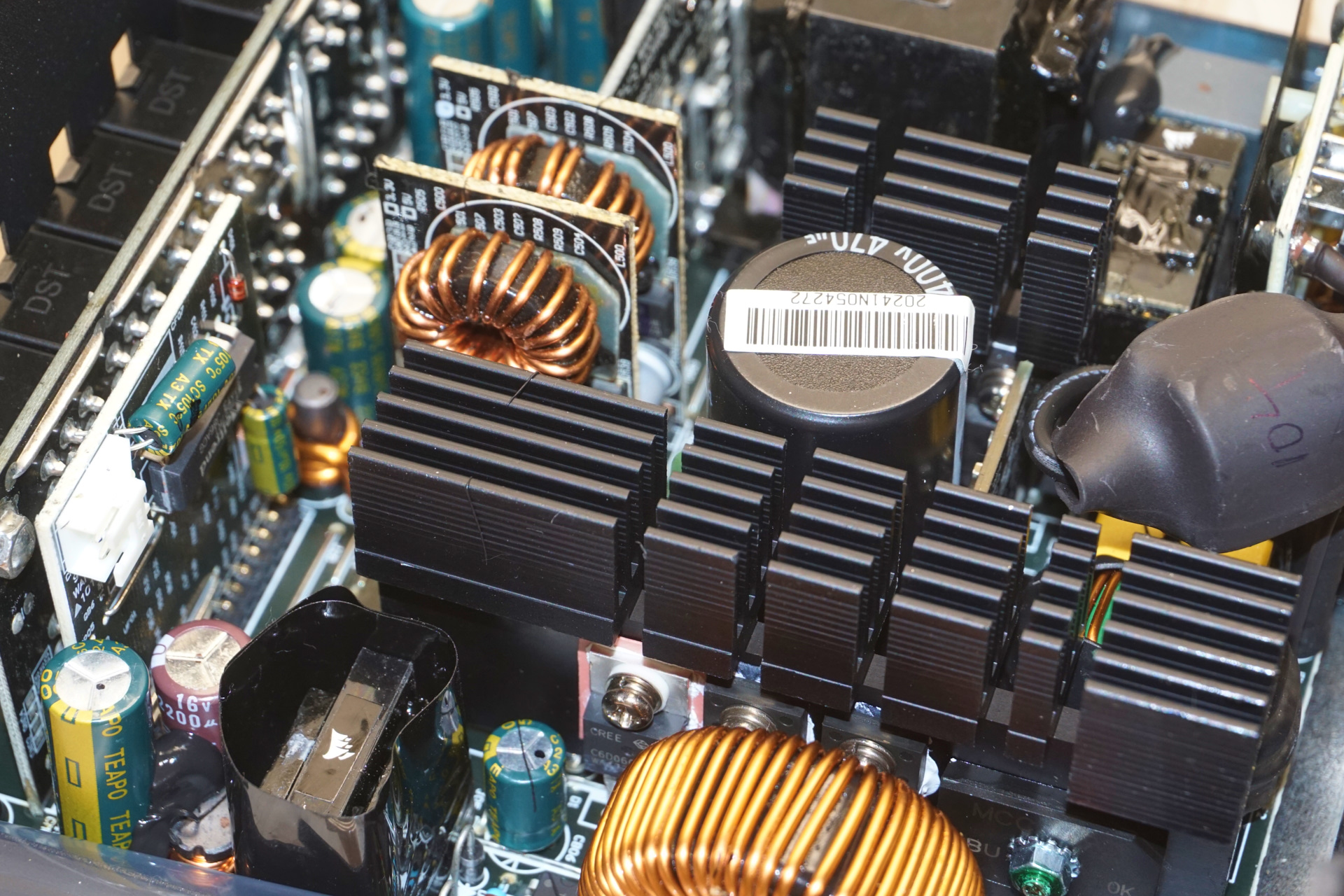

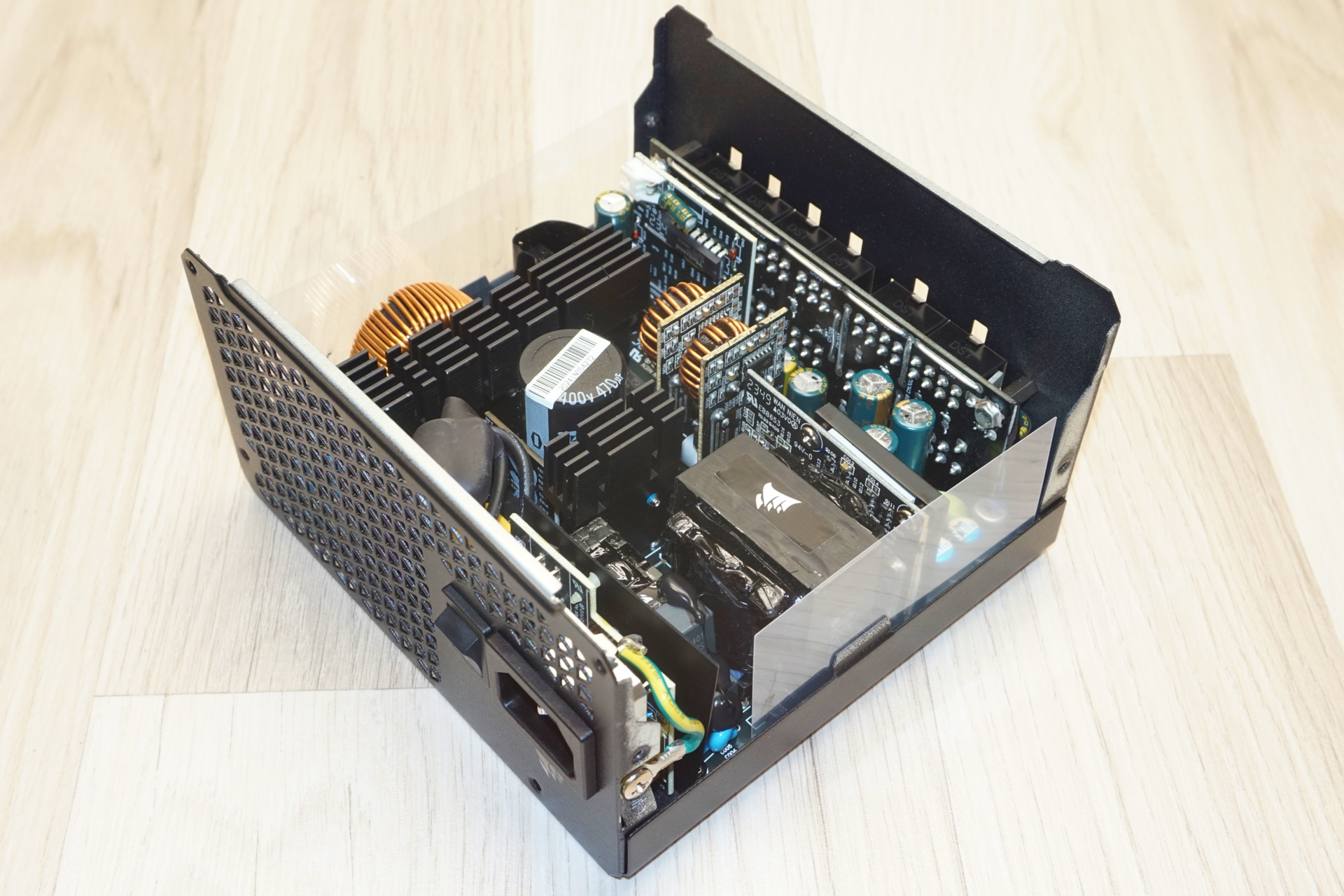

O design elétrico do RM750e apresenta topologias estabelecidas voltadas para garantir confiabilidade. O estágio de entrada inclui uma configuração de filtragem robusta com quatro capacitores Y, três capacitores X e dois indutores de filtragem. As duas pontes retificadoras compartilham o dissipador de calor principal com os componentes APFC, que são dois MOSFETs APFC Infineon 60R120P7 e um diodo. Um indutor típico emparelhado com um capacitor Teapo de 470 μF são os componentes passivos do circuito APFC.

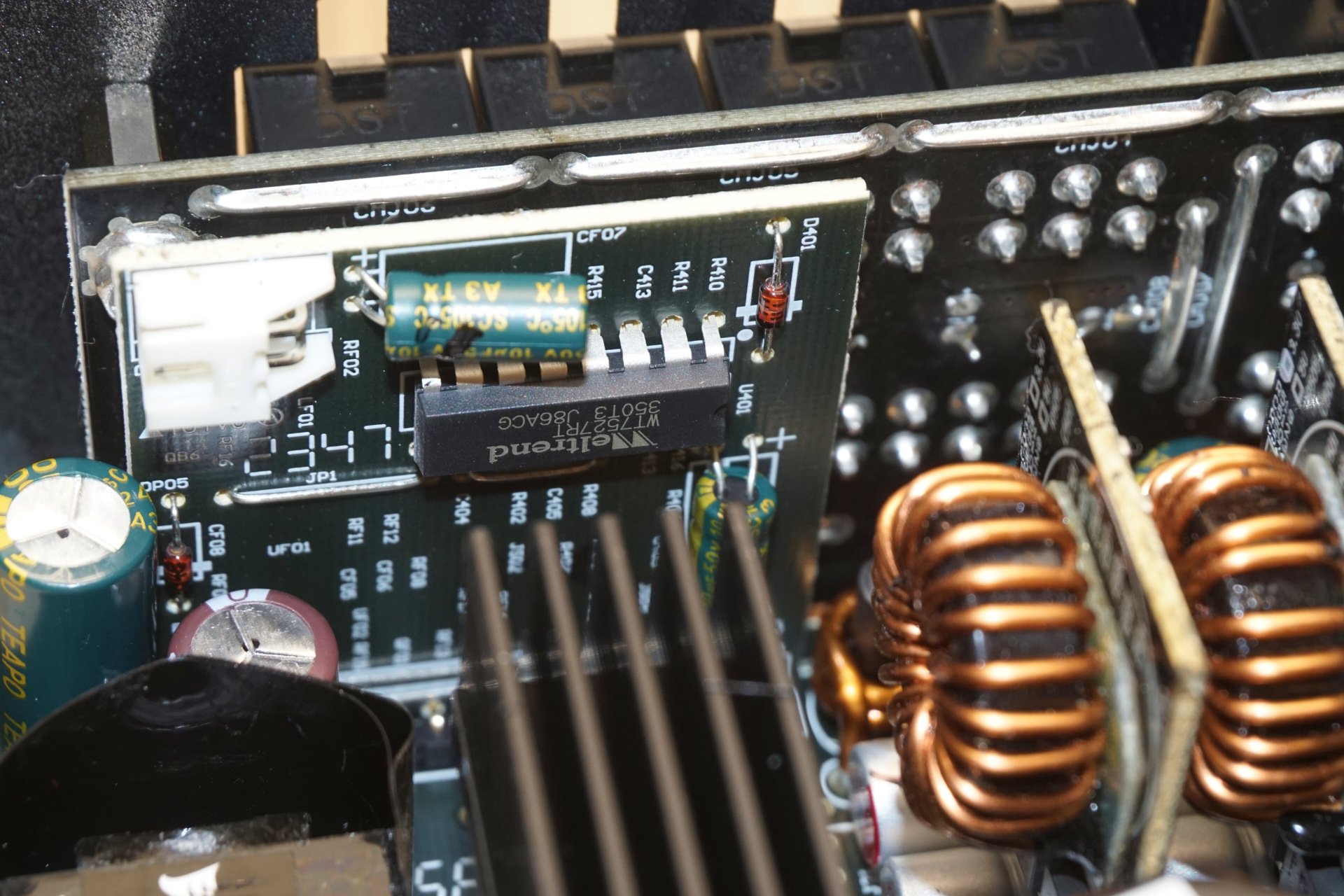

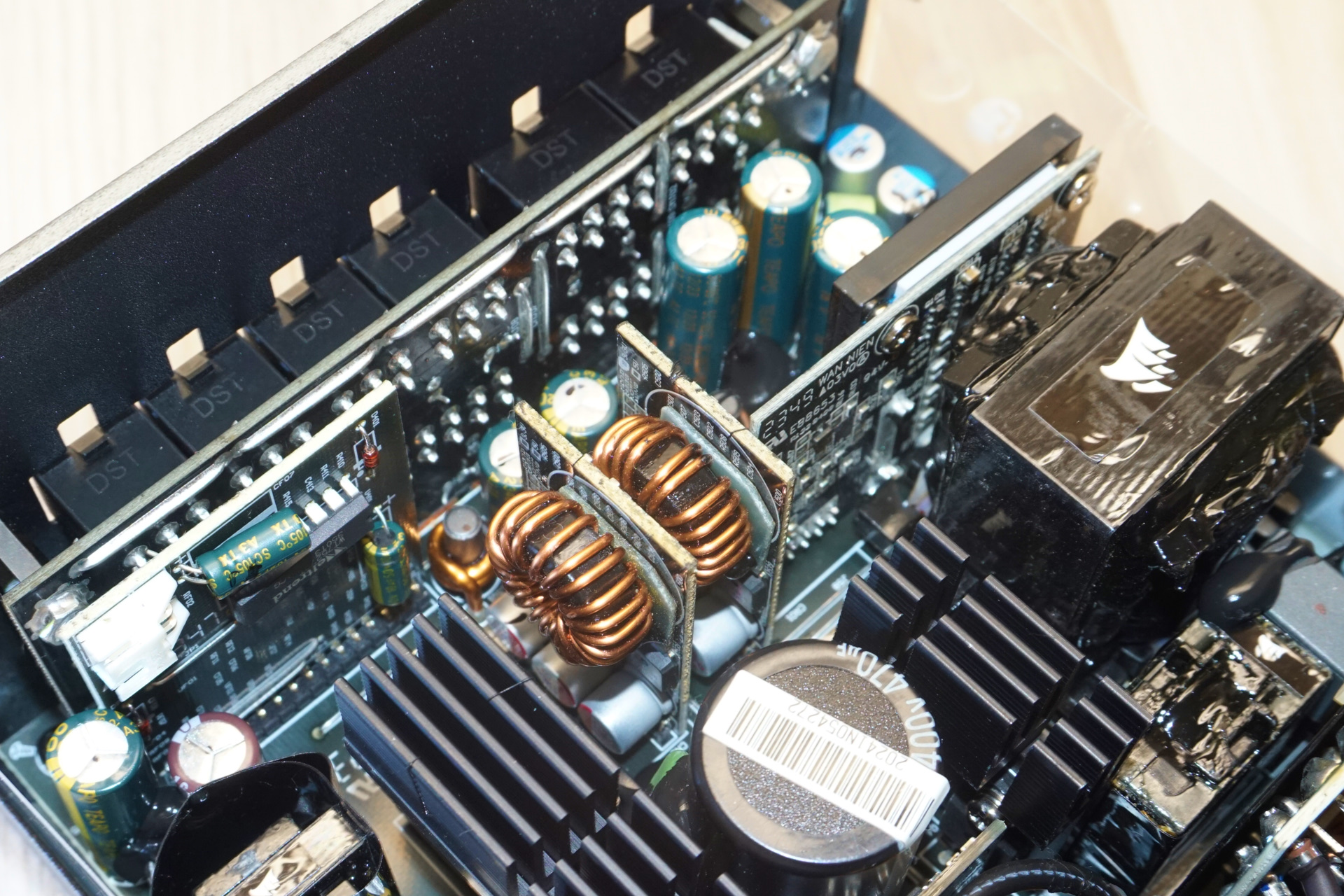

No estágio de inversão primária, a PSU emprega uma topologia LLC de meia ponte típica usando dois MOSFETs Infineon 60R120P7 montados em um dissipador de calor dedicado. O estágio secundário apresenta um circuito de retificação síncrona em uma placa vertical para a linha primária de 12V, com circuitos DC-to-DC adicionais em pequenas placas verticais gerando as linhas de 3.3V e 5V. Os MOSFETs do lado secundário estão escondidos sob uma placa metálica que serve como um dissipador de calor básico. Os capacitores do lado secundário são fornecidos principalmente pela Teapo, com alguns capacitores Nippon Chemi-Con incluídos.
Resultados do Teste a Frio
Resultados do Teste a Frio (25°C Ambiente)
Para os testes de PSUs, estamos usando cargas eletrônicas de alta precisão com uma potência máxima de 2700 Watts, um osciloscópio Rigol DS5042M de 40 MHz, um analisador de potência Extech 380803, dois termômetros digitais de alta precisão UNI-T UT-325, um medidor SPL Extech HD600, uma hotbox autoprojetada e várias outras peças e partes.

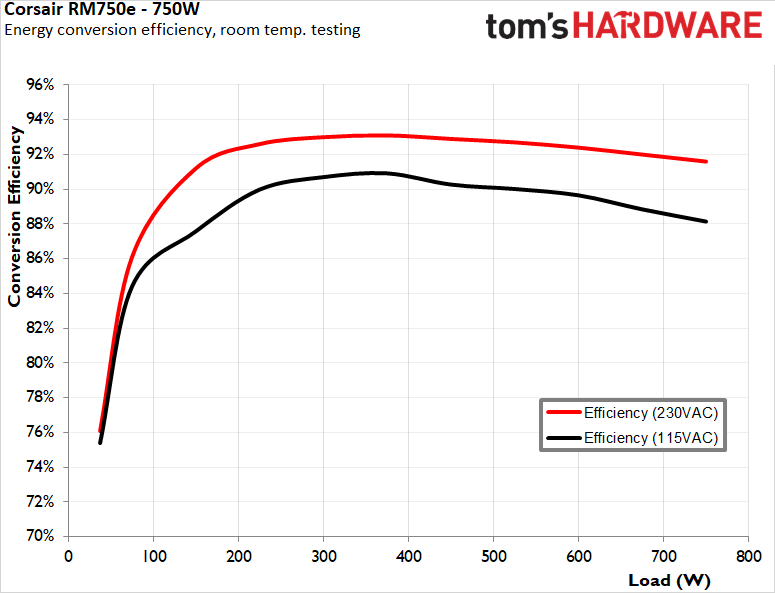

A PSU Corsair RM750e 750W atende confortavelmente aos requisitos de certificação 80Plus Gold, apesar do impacto notável da tensão de entrada na eficiência. Quando testada com uma entrada de 115 VAC, esta PSU atinge uma eficiência média de carga nominal de 89,5% em toda a sua faixa operacional de 20% a 100% da capacidade, que aumenta para 92,4% com uma entrada de 230 VAC. A queda de eficiência de 2,9% devido à tensão de entrada é talvez a mais alta que vimos até hoje, mas isso não tem outro efeito no desempenho ou qualidade da unidade. A eficiência atinge o pico em uma carga próxima ao ponto médio de sua capacidade. A eficiência em condições de carga muito baixa é medíocre.

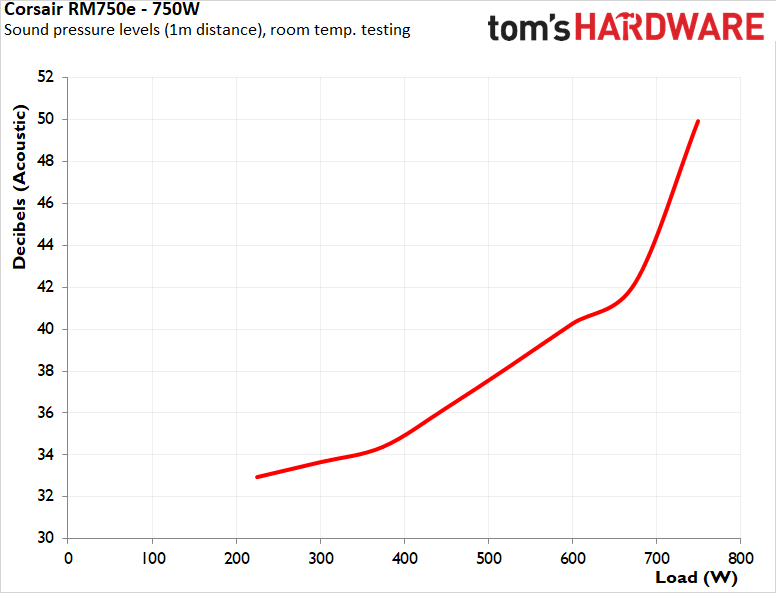

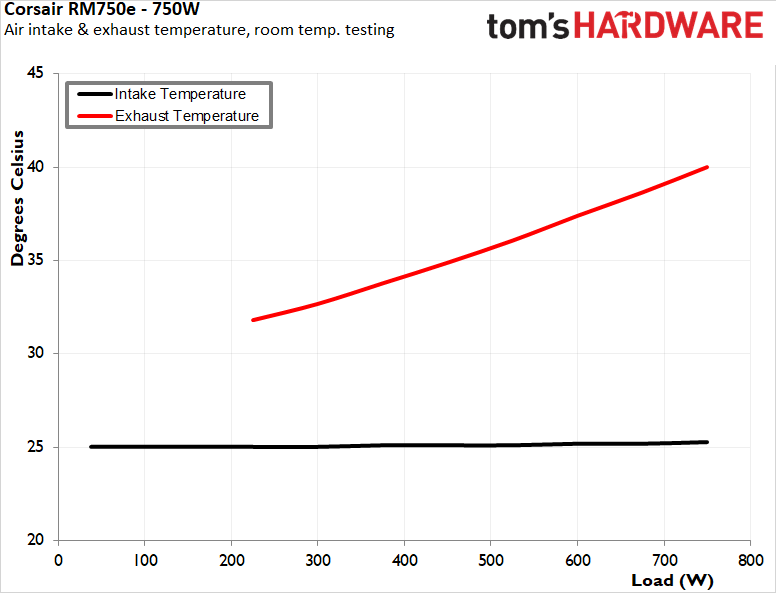

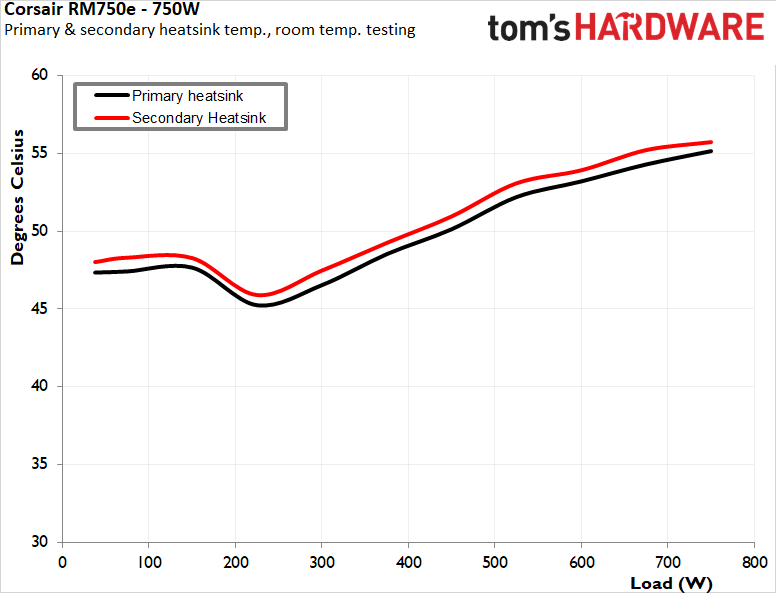

A PSU Corsair RM750e 750W apresenta um modo de ventilador híbrido, permitindo que o ventilador permaneça desligado em condições de baixa carga para manter o silêncio. O ventilador começa a operar apenas quando necessário termicamente, o que em nossos testes ocorreu em cargas superiores a aproximadamente 150 Watts, um ponto de carga bastante baixo. Em temperaturas ambientes típicas, isso significa que a PSU opera silenciosamente enquanto o sistema está ocioso, mas é improvável que o ventilador permaneça desligado com qualquer indício de carga do sistema. No entanto, mesmo que o ventilador comece, ele mantém RPMs muito baixos até aproximadamente 500 Watts, com o RM750e sendo praticamente inaudível até esse ponto.
No geral, realmente só vemos o ventilador do RM750e realmente aumentar quando a PSU se aproxima de sua carga máxima – aproximadamente os últimos 100 Watts de 650W a 750W. Embora mesmo então, há mais do que capacidade de resfriamento suficiente para permitir que o ventilador permaneça abaixo de sua velocidade máxima.
Resultados do Teste a Quente
Resultados do Teste a Quente (~45°C Ambiente)

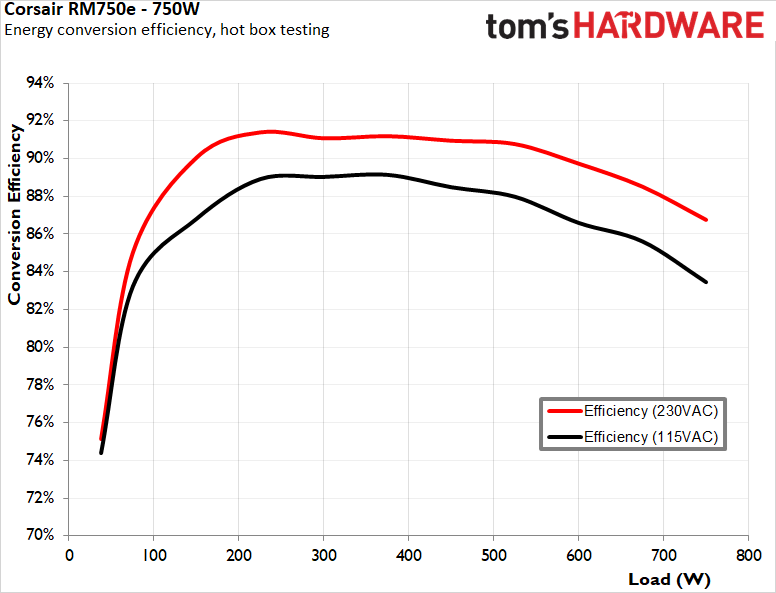

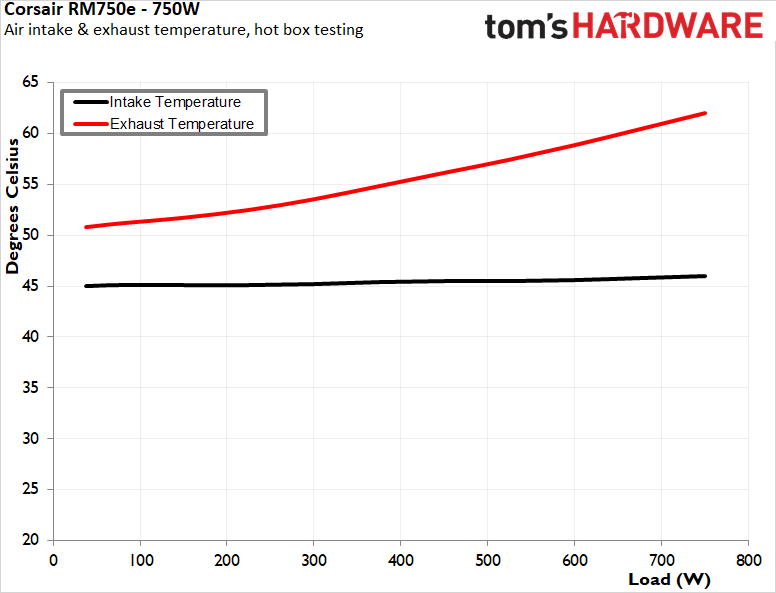

Dentro de nossa hotbox, a PSU Corsair RM750e 750W exibe uma diminuição significativa na eficiência sob cargas pesadas, com valores de 87,3% com uma entrada de 115 VAC e 90,1% com uma fonte de 230 VAC, em comparação com 89,5% e 92,4%, respectivamente, durante o teste a frio. Esta redução na eficiência é tanto maior do que o esperado quanto inconsistente em toda a faixa de carga, com a diferença de eficiência aumentando à medida que a carga aumenta, sugerindo estresse térmico mensurável, embora as temperaturas internas da unidade sejam relativamente baixas.
