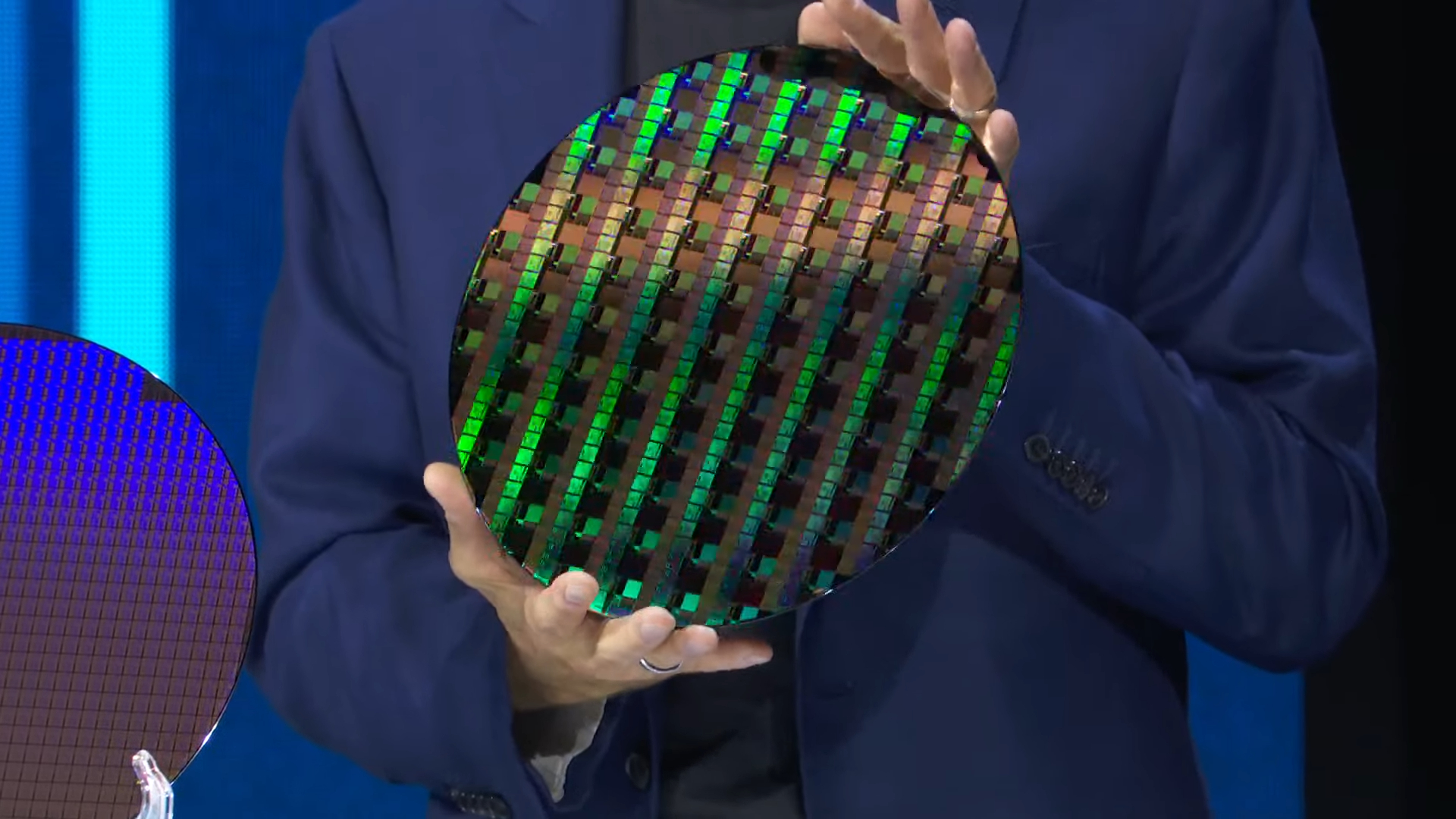

A Intel revelou esta semana métricas de densidade de defeitos para sua tecnologia de processo 18A (classe 1.8nm) e afirmou que está saudável na Conferência de Tecnologia de 2024 do Deutsche Bank. A empresa também mencionou que o número de clientes potencialmente interessados em usar este nó de produção está crescendo.
“Estou feliz em atualizar o público que, para este processo de produção, estamos agora abaixo de 0,4 d0 de densidade de defeitos, este é agora um processo saudável”, disse Pat Gelsinger, CEO da Intel, na conferência de tecnologia.
Quando se trata de densidade de defeitos (D0), acredita-se comumente que uma densidade de defeitos abaixo de 0,5 defeitos por centímetro quadrado é boa (0,5 def/cm^2), então os 0,4 defeitos por cm^2 do 18A da Intel é um bom resultado (pelo menos no papel), especialmente considerando que a tecnologia de produção está a alguns trimestres de entrar em produção em massa, momento em que a densidade de defeitos provavelmente será menor.
Vale notar que essas métricas de defeitos podem variar dependendo da tecnologia de processo e das aplicações. Por exemplo, a densidade de defeitos das tecnologias de processo N7 e N5 da TSMC era aproximadamente 0,33 def/cm^2 três trimestres antes da produção em massa, que é aproximadamente o mesmo ponto em que o 18A da Intel está hoje.
O N5 da TSMC entrou em produção em massa com 0,1 def/cm^2, de acordo com um slide da fundição publicado há vários anos. A densidade de defeitos do N3 foi maior que a do N5 quando entrou em produção em massa, mas igualou o D0 do N5 em cinco ou seis trimestres (ou seja, a curva de melhoria do N3 igualou a do N5 no mesmo tempo de desenvolvimento, isso não significa que o D0 do N3 e N5 são os mesmos hoje).
Os primeiros produtos da Intel a usar sua tecnologia de processo 18A serão o processador codinome Panther Lake para PCs clientes e o processador Clearwater Forest para datacenters. Além disso, o CPU codinome Diamond Rapids da Intel também está definido para usar este nó. Entre os clientes externos, a Microsoft confirmou planos de usar para um processador e o Departamento de Defesa dos EUA está definido para usá-lo em seus chips. No total, a Intel espera oito tape-ins 18A até meados de 2025, incluindo produtos internos e externos.
Várias semanas atrás, a Intel disse que havia lançado o kit de desenvolvimento de processo (PDK) 1.0 para seu nó 18A, o que permite que seus próprios desenvolvedores e clientes comecem ou finalizem seus designs de chips 18A.
“Agora temos uma dúzia de clientes que estão ativamente engajados conosco em torno desse PDK 18A”, disse Gelsinger. “Temos oito tape-ins de produtos que esperamos finalizar até o meio do próximo ano.”
Fonte: Tom’s Hardware
