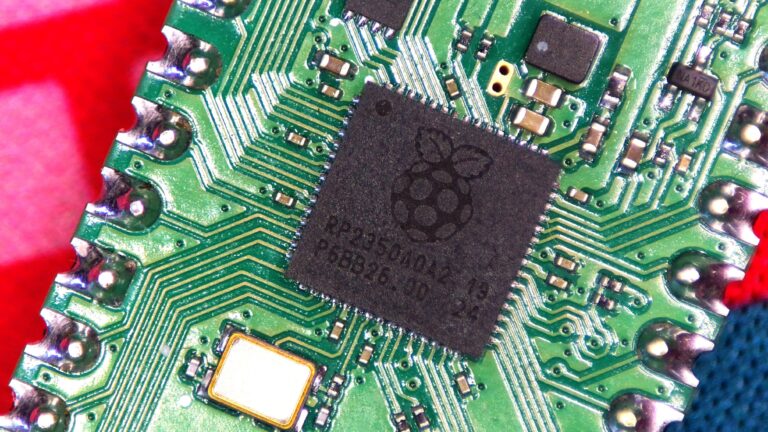

O novo Raspberry Pi Pico 2, lançado há apenas duas semanas, chamou muita atenção da comunidade maker. Alimentado pelo RP2350, o Pico 2 vem com dois CPUs diferentes em um único pacote. O primeiro é um poderoso dual-core Arm Cortex M33, e o segundo é baseado em RISC-V, projetado como um projeto pessoal pelo engenheiro da Raspberry Pi, Luke Wren.
(Image credit: Raspberry Pi)

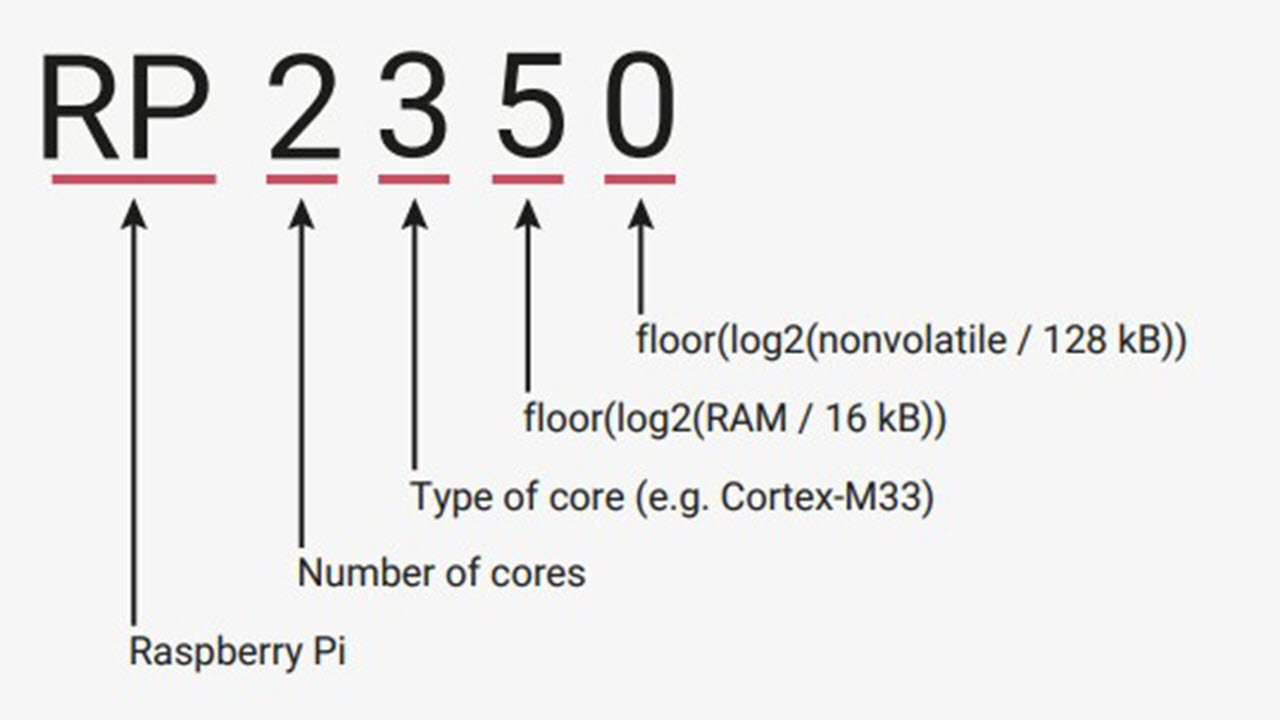

O RP2350 recebe seu nome da seguinte forma:
- RP
- Raspberry Pi
- 2
- Número de núcleos
- 3
- Tipo de núcleo (Cortex M33)
- 5
- Capacidade de memória SRAM (520KB)
- 0
- Capacidade de armazenamento interno (0 para RP2350A e B, 4 para 2MB onboard encontrados no RP2354A e B)
Diagrama de Blocos do RP2350
(Image credit: Raspberry Pi)
Os núcleos Arm Cortex M33 do RP2350 são mais poderosos do que o Arm Cortex M0+ encontrado no RP2040 original do Raspberry Pi Pico e no Raspberry Pi Pico W, mas a característica mais intrigante é o CPU dual-core RISC-V Hazard3. Este CPU tem desempenho intermediário entre o Arm Cortex M0+ do RP2040 e o Arm Cortex M33 do RP2350. É o primeiro produto da Raspberry Pi a usar arquitetura RISC-V, mas pode não ser o último. Só não espere vê-lo no sucessor do Raspberry Pi 5.
O lançamento do Raspberry Pi Pico 2 trouxe uma atualização de $5 para o original e, ousamos dizer, amado Pico original. Por apenas um dólar extra, obtemos muito mais desempenho, mas o RP2350 não é o único chip a ser lançado. A série RP235X é baseada na mesma configuração de CPU e RAM, mas alguns têm armazenamento onboard e um número ainda maior de pinos GPIO.
Pacotes RP235X
O RP2350A, usado no Raspberry Pi Pico 2, tem as seguintes especificações:
Se compararmos o pacote RP2350A com as especificações do Pico 2, notamos que o RP2350A (e RP2350B) não possui armazenamento interno. Em vez disso, o RP2350A e B usam armazenamento QSPI externo, assim como o RP2040 do Raspberry Pi Pico original. Mas o RP2354A e B oferecem 2MB de armazenamento empilhado on-chip via um Winbond W25Q16JVW conectado à interface QSPI.
(Image credit: Raspberry Pi)

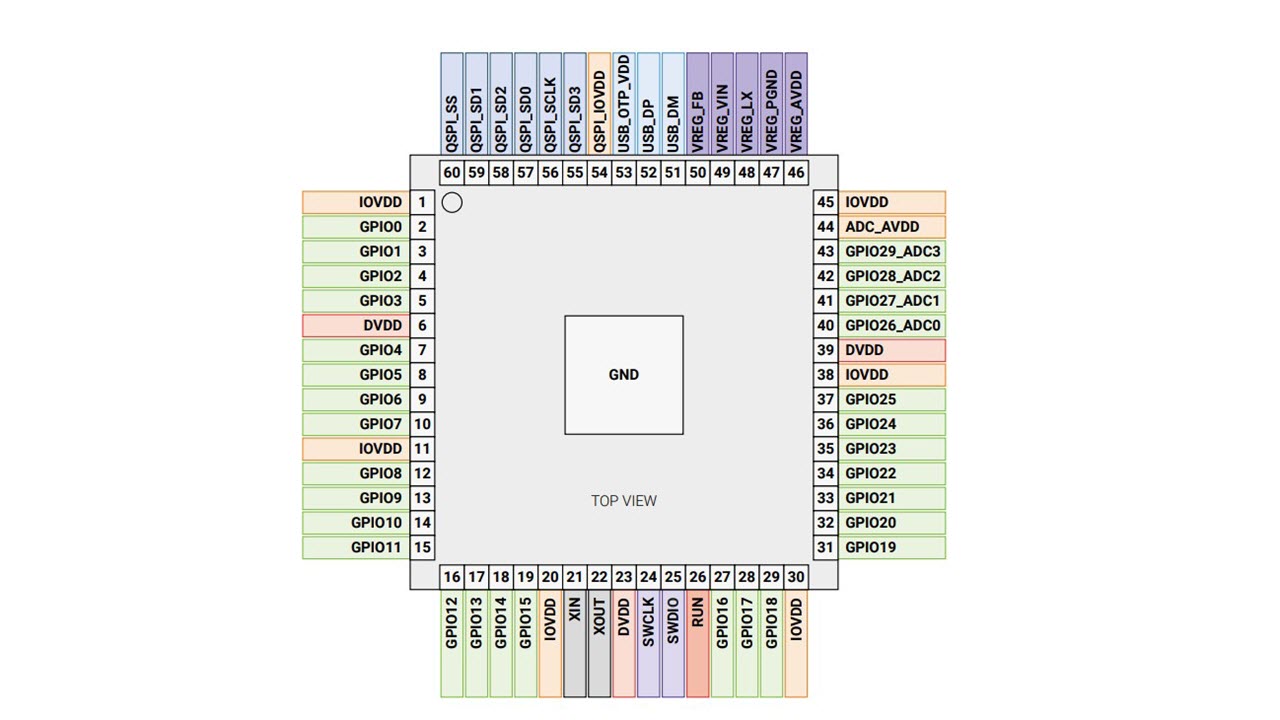

O RP2350A e o RP2354A são ambos pacotes 7mm^ QFN-60 com 30 pinos GPIO distribuídos ao redor do chip quadrado de 7mm^. O GPIO fornece UART, SPI, I2C, 24 PWM e quatro conversores analógicos para digitais, usados para entrada analógica. Esses pinos analógicos são mapeados para os pinos físicos 40 a 43 (GPIO 26, 27, 28 e 29) no canto superior direito do chip.
(Image credit: Raspberry Pi)

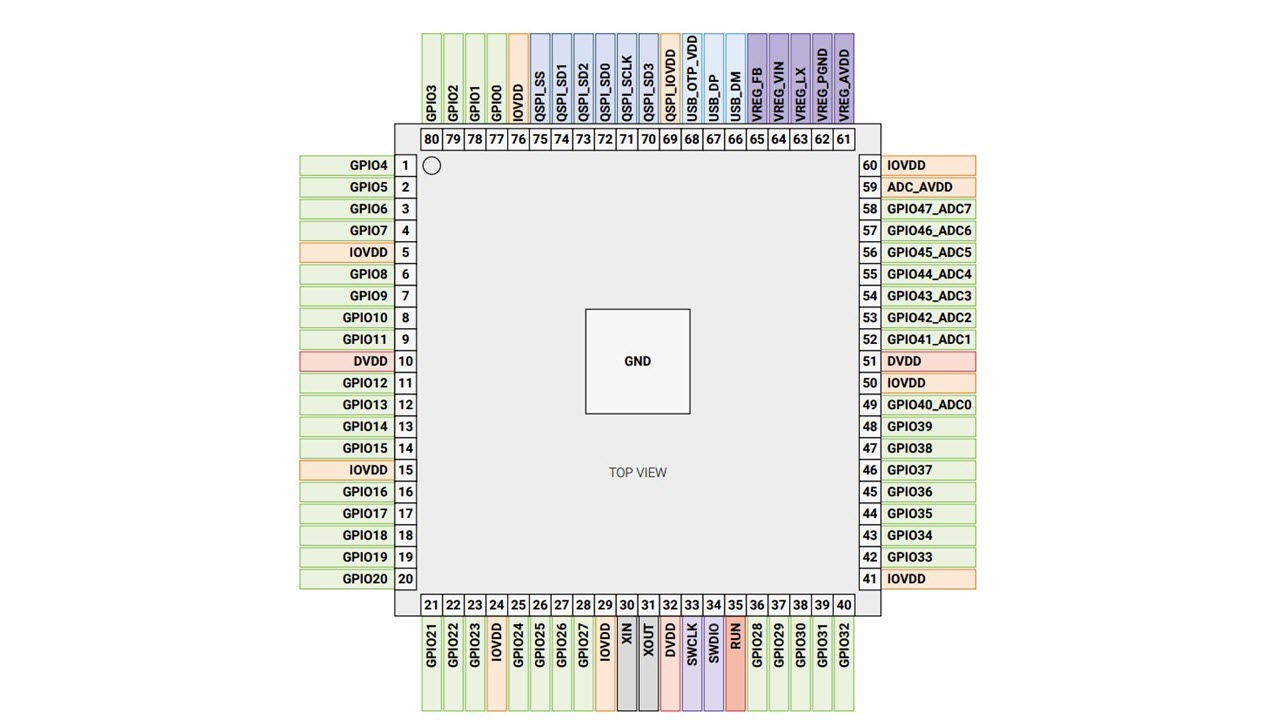

O RP2350B e o RP2354B são ambos pacotes 10mm^ QFN-80 e a área extra oferece mais pinos GPIO ao chip. Aumentando de 30 pinos GPIO encontrados no RP2350A e RP2354A, o RP2350B e o RP2354B têm 48 pinos GPIO. Mas quais são os pinos extras? Nós os mapeamos para comparar as referências dos pinos físicos entre os pacotes QFN60 e QFN80.
Basicamente, os pinos GPIO extras (GPIO 30 a 47) presentes no pacote QFN80 do RP2350B e RP2354B fornecem quatro pinos analógicos adicionais (GPIO 40 a 47) e mais uma série de IOs de propósito geral, caso precisemos deles. Presume-se que os pinos de propósito geral extras ofereçam PWM, e uma rápida olhada na ficha técnica confirma que sim. Então agora temos ainda mais pinos PWM para controlar servos ou outros componentes críticos de temporização.
Mais RAM?
(Image credit: Tom’s Hardware)

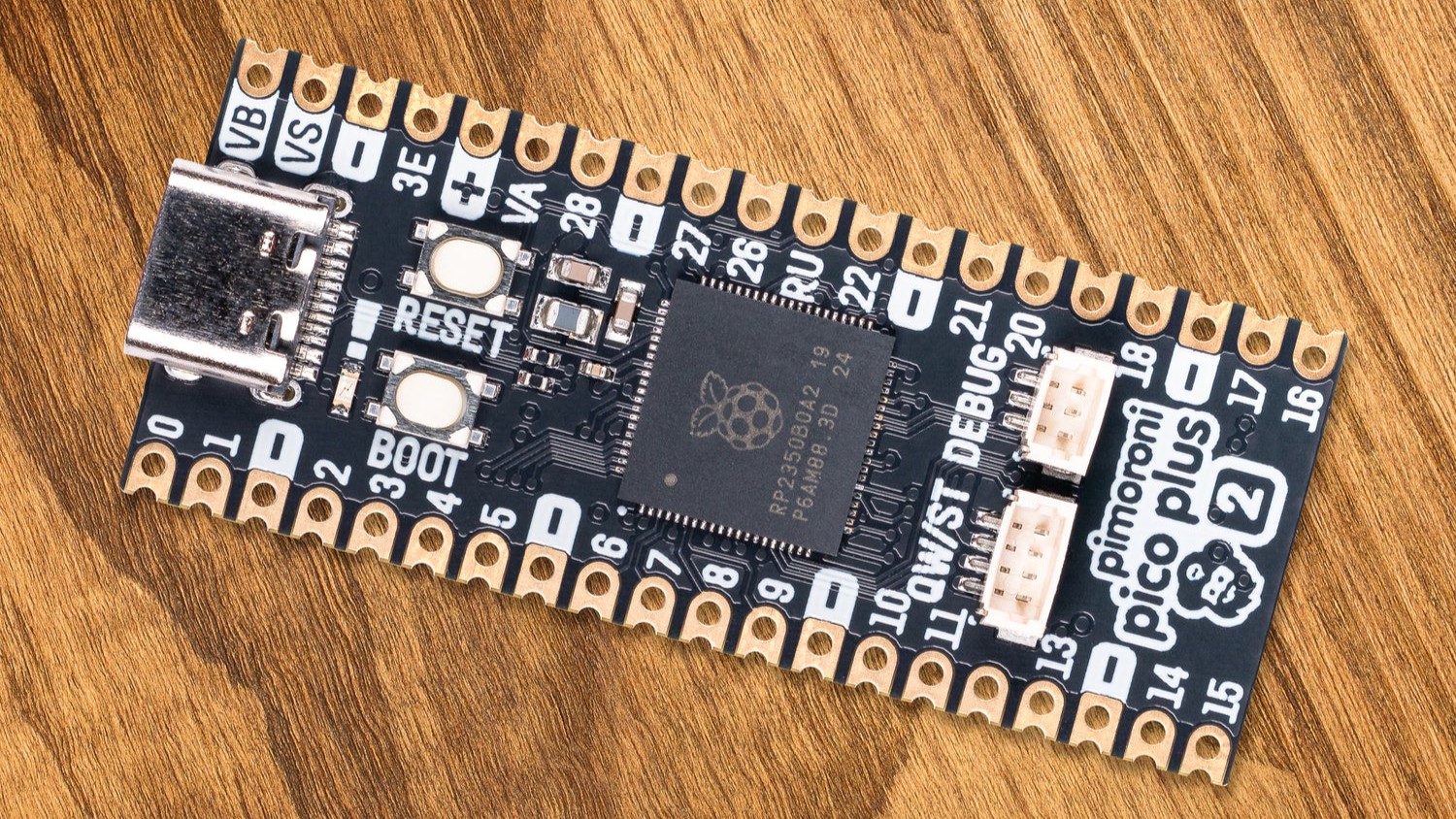

Cada Raspberry Pi Pico 2 vem com 520KB de SRAM, mas se um terceiro desejar, pode adicionar até 16MB adicionais de PSRAM, que também usa a interface QSPI (veja o diagrama de blocos). A Pimoroni foi rápida em adicionar 8MB de PSRAM à sua placa Pimoroni Pico Plus 2, que usa o SoC RP2350B. Esta placa também possui 16MB de armazenamento QSPI externo comprimidos em uma placa que mantém a compatibilidade elétrica com o Raspberry Pi Pico 2.
(Image credit: Tom’s Hardware)

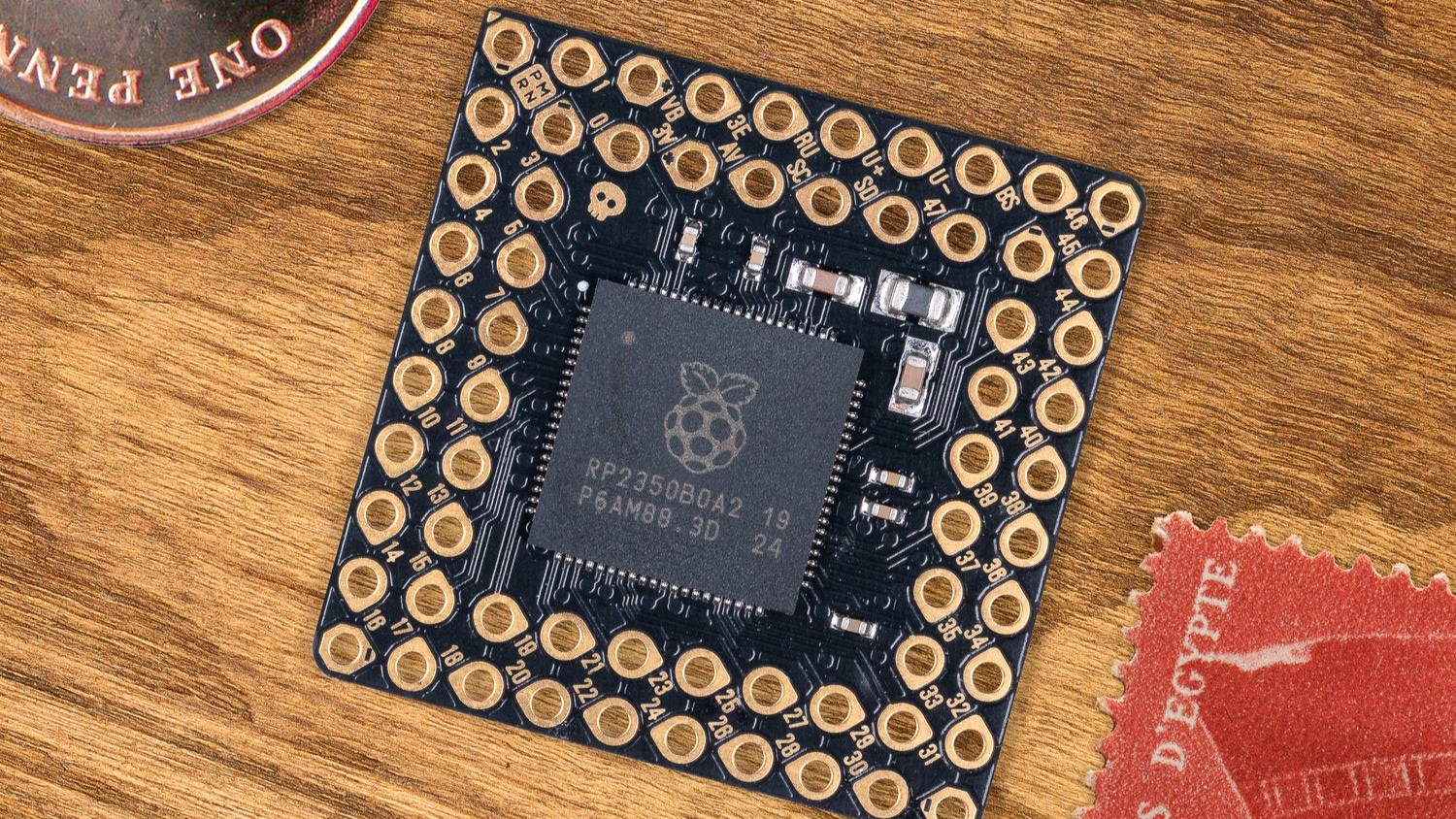

Se você precisa do RP2350B em um formato menor, mas com os mesmos 8MB de PSRAM e 16MB de armazenamento QSPI, então o PGA2350 da Pimoroni oferece uma alternativa. Medindo 25,4mm^, o layout PGA (Pin Grid Array) oferece acesso a todos os 48 pinos GPIO encontrados no RP2350B, tudo o que você precisa fazer é projetar um circuito ao redor dele.
(Image credit: Raspberry Pi)

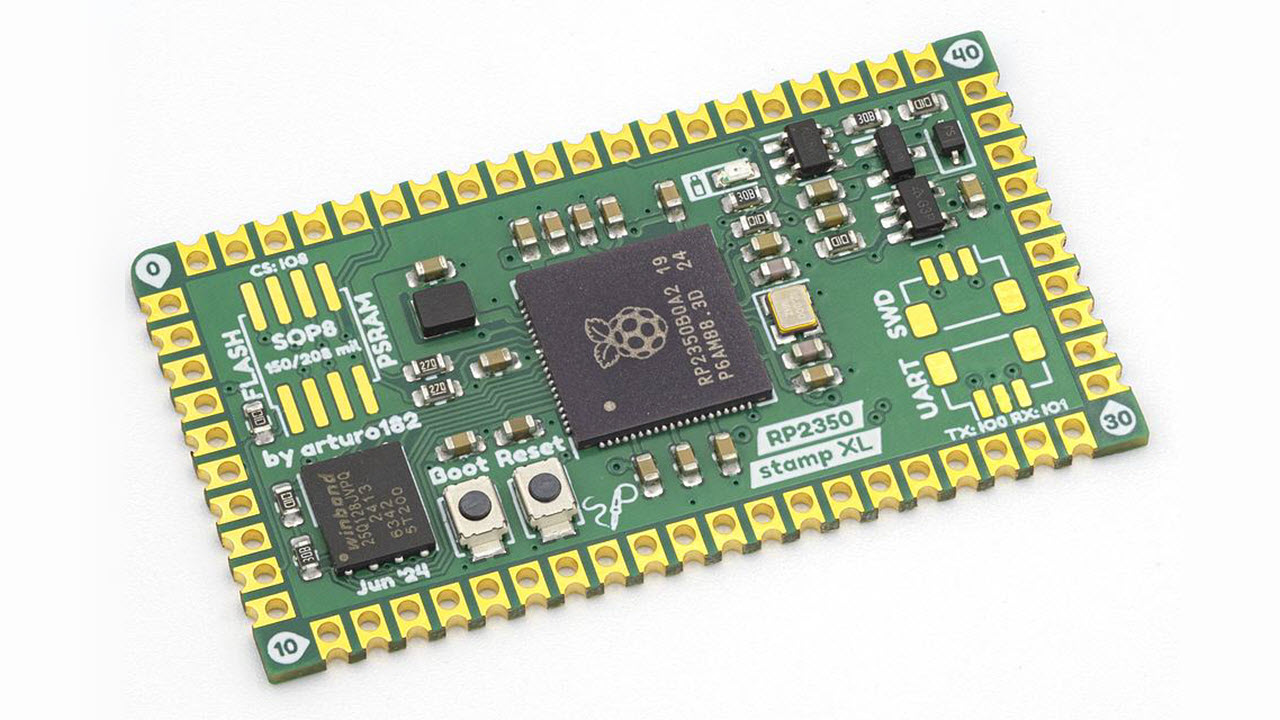

Uma alternativa ao PGA2350 vem da Solder Party. Seu RP2350 Stamp XL distribui todos os 48 pinos GPIO do RP2350B em um pacote de 45 x 25mm. Obtemos 16MB de flash QSPI, mas apenas 520KB de RAM. O RP2350 Stamp XL é projetado para ser soldado em superfície a uma placa de suporte ou ao seu próprio projeto de PCB.
Disponibilidade do RP235X
(Image credit: Tom’s Hardware)
No momento da redação, a série RP235X não está em circulação geral. Há obviamente uma quantidade de chips disponíveis para terceiros projetarem e venderem suas criações. Mas o RP235X ainda não está à venda geral. Espera-se que o RP2350 esteja em circulação geral até o final de 2024.
O RP2354 também é misterioso; ainda não encontramos um dispositivo com este chip dentro dele. A ficha técnica do RP2350 fornece detalhes sobre as especificações básicas, mas informações como as características térmicas ainda precisam ser determinadas.
