Do Raspberry Pi mais novo e menor, agora temos o maior! Sim, o Pico Jumbo não é apenas um nome engraçado. Com 3,5 vezes o tamanho normal de um Raspberry Pi Pico 2, o “Megacontroller” Pico Jumbo de $19 é mais do que apenas um adereço cômico. Ele é uma ferramenta educacional que pode ser usada para construir circuitos com jovens criadores e para depuração de circuitos em sala de aula com a clareza de componentes e eletrônicos superdimensionados. Em vez de soldar pinos, as crianças podem usar clipes de jacaré removíveis.
Mas isso é apenas uma piada? Pode ser usado em um projeto e deve ser? Vamos descobrir.
Especificações do Pico Jumbo
Design do Pico Jumbo

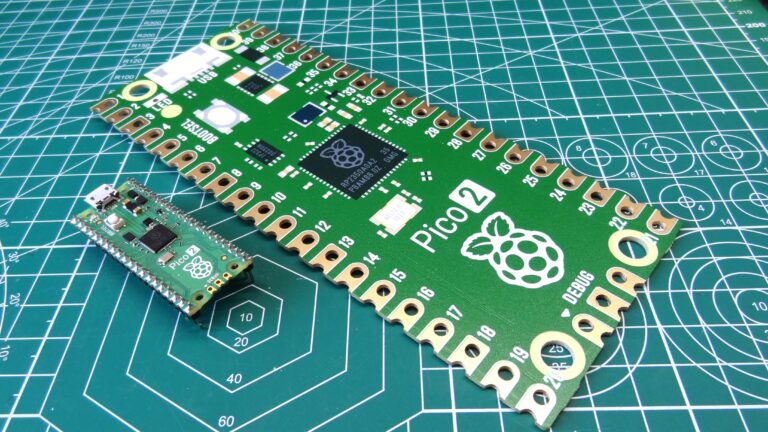

O PCB é projetado para imitar o formato original do Raspberry Pi Pico 2 (usado com a permissão da Raspberry Pi) e a “frente” da placa é uma impressão serigráfica colorida do Raspberry Pi Pico 2. Na parte de trás estão os componentes eletrônicos. No centro superior da placa está um Raspberry Pi Pico 2 soldado em montagem superficial. As castelações do Pico 2 (e do antigo Pico e Pico W) permitem o uso de Pico 2s prontos para uso. Se o Pico 2 W (com Wi-Fi) seguir o mesmo formato, o que acontecerá, então veremos o Pico 2W Jumbo.
O Pico Jumbo possui um botão de reset integrado, que pode ser usado junto com o botão BOOTSEL do Pico 2 para redefinir o Pico 2 no modo bootloader, pronto para receber um novo firmware. O próximo recurso notável são os pinos GPIO. Sim, eles também são comicamente grandes, e por um bom motivo. Agora são compatíveis com clipes de jacaré e parafusos de tamanho M3 / M3.5. Podemos fazer conexões rápidas usando clipes de jacaré, e a Pimoroni tem um kit de $30 que possui muitos componentes para projetos.
A pinagem GPIO está claramente marcada. Na “frente” da placa temos as referências físicas dos pinos, no verso temos o mapeamento de pinos Broadcom que mostra as tensões, GNDs e pinos analógicos. Há também pinagens para os pinos de depuração de software SWD.

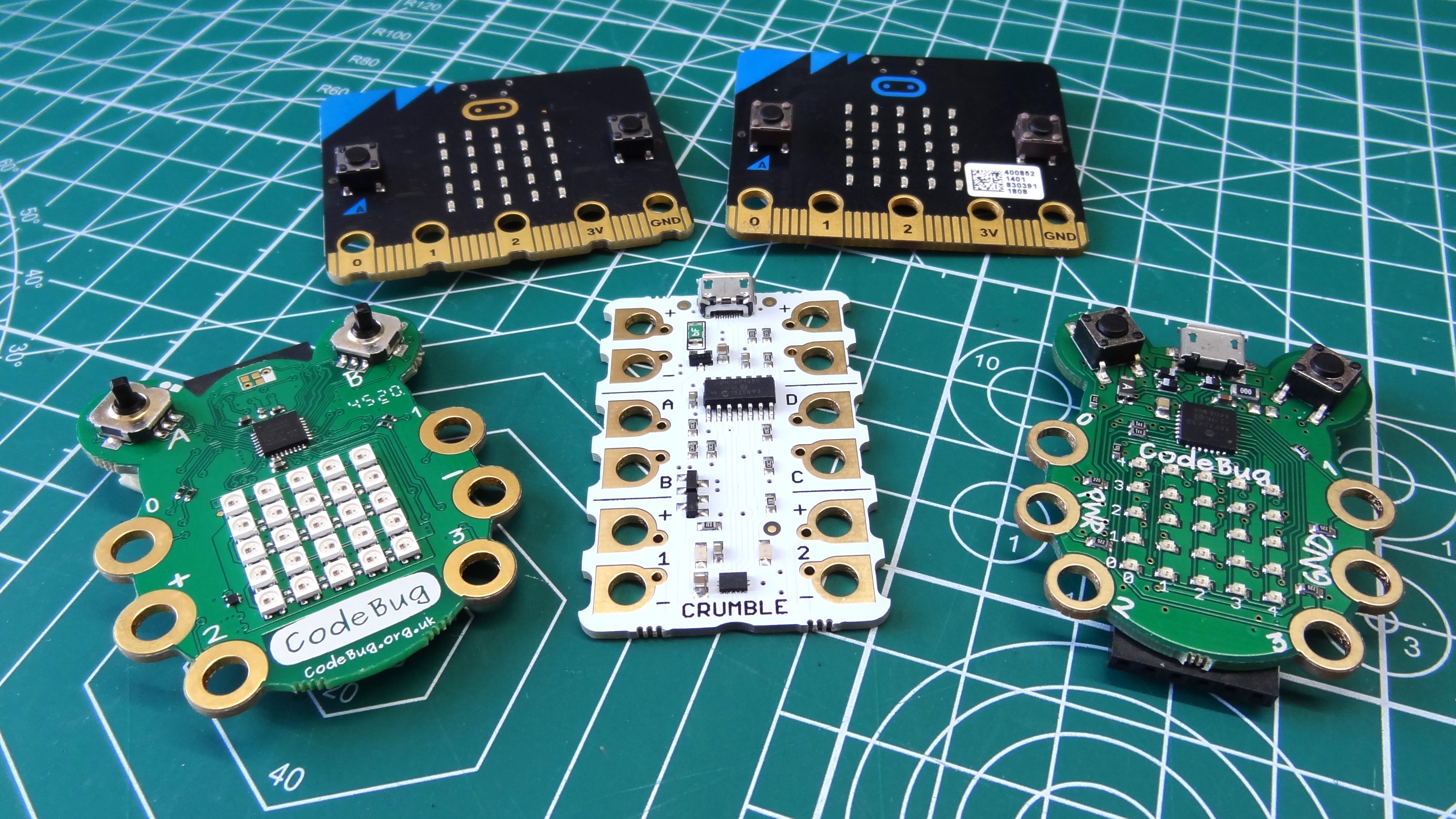

Usar clipes de jacaré com placas de microcontroladores não é novidade. Minha primeira experiência com eles foi através do Codebug, depois micro:bit e depois Crumble da Redfern Electronics. Todas essas placas são voltadas para a educação e jovens hackers. O que a Pimoroni está fazendo com o Pico Jumbo, no entanto, é tornar o microcontrolador minúsculo mais visível.
Usando o Pico Jumbo

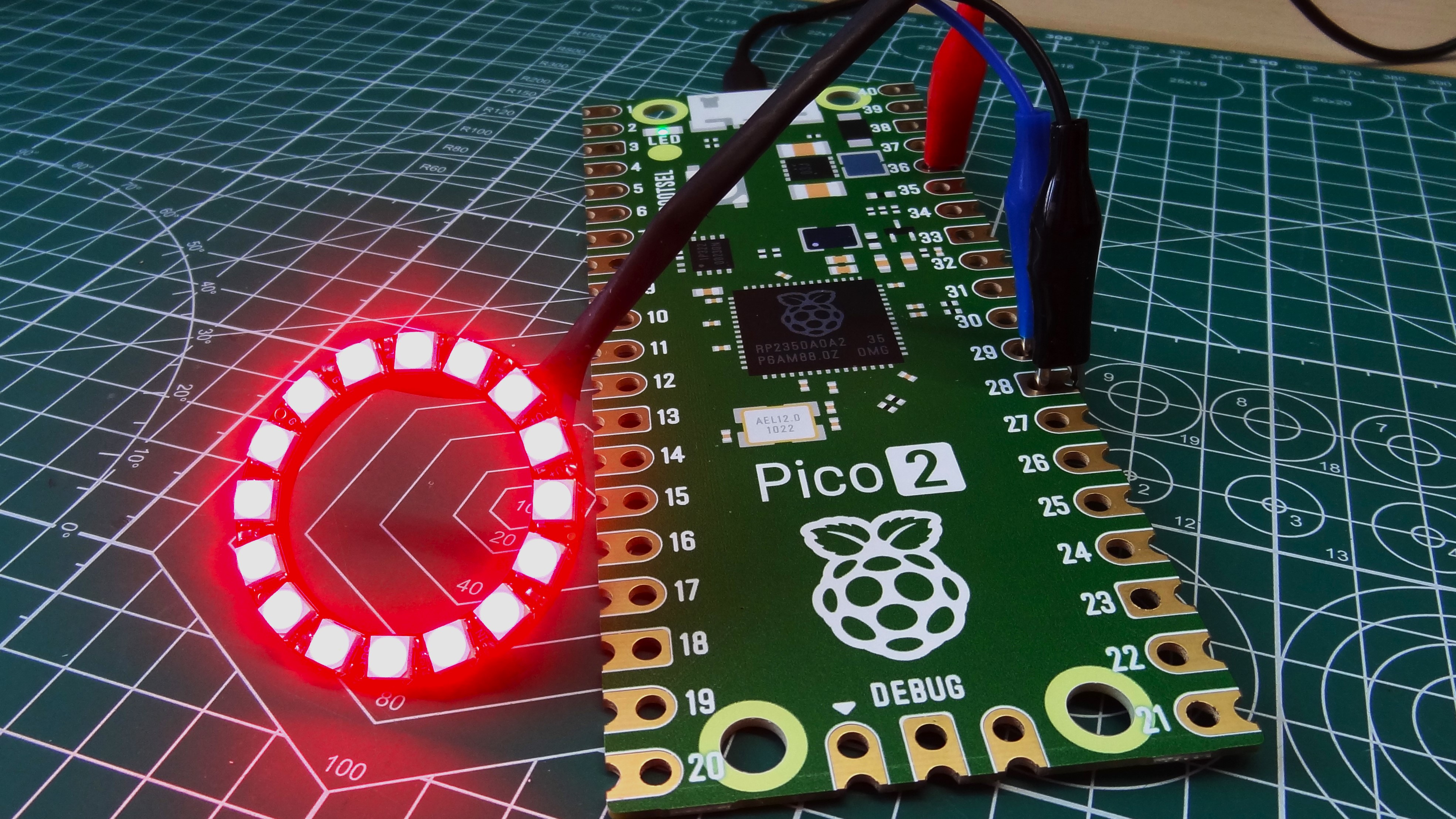

Essencialmente, este é um Raspberry Pi Pico 2 e isso significa que ele se comporta e opera da mesma maneira. Só precisamos de clipes de jacaré e componentes compatíveis. A alimentação e a conectividade de dados vêm diretamente da porta micro USB do Pico 2. Com as castelações soldadas ao Pico Jumbo fornecendo o acesso GPIO.
(Crédito da imagem: Tom’s Hardware)
Usar clipes de jacaré será a primeira escolha para muitos, mas uma maneira semi-permanente de fixar seus componentes são parafusos escareados M3/M3.5 e terminais de anel. Eu fiz isso com o BBC micro:bit em 2016 (sim, os parafusos são muito grandes, era tudo o que eu tinha à mão). Funciona surpreendentemente bem, tanto mecanicamente quanto eletricamente. Apenas não aperte demais os parafusos, pois parafusos escareados são feitos para forçar os materiais a se separarem. Parafusos de cabeça redonda funcionariam melhor, mas fique de olho em seu diâmetro, pois você não quer sair fora daquele pino GPIO específico.
Então, por que precisamos de um Pico 2 comicamente grande? Tudo se resume à educação. Ter um dispositivo “prop” grande significa que as aulas podem ver onde as conexões são feitas, permitindo que o educador ajude a turma a depurar problemas sem a necessidade de aprimoramento óptico.
Alguns desses kits na sala de aula são suficientes para ajudar mentes curiosas a aprender novas habilidades. Uma vez que eles peguem o jeito, podem progredir para o menor Raspberry Pi Pico 2.
Impressão 3D para Pico Jumbo

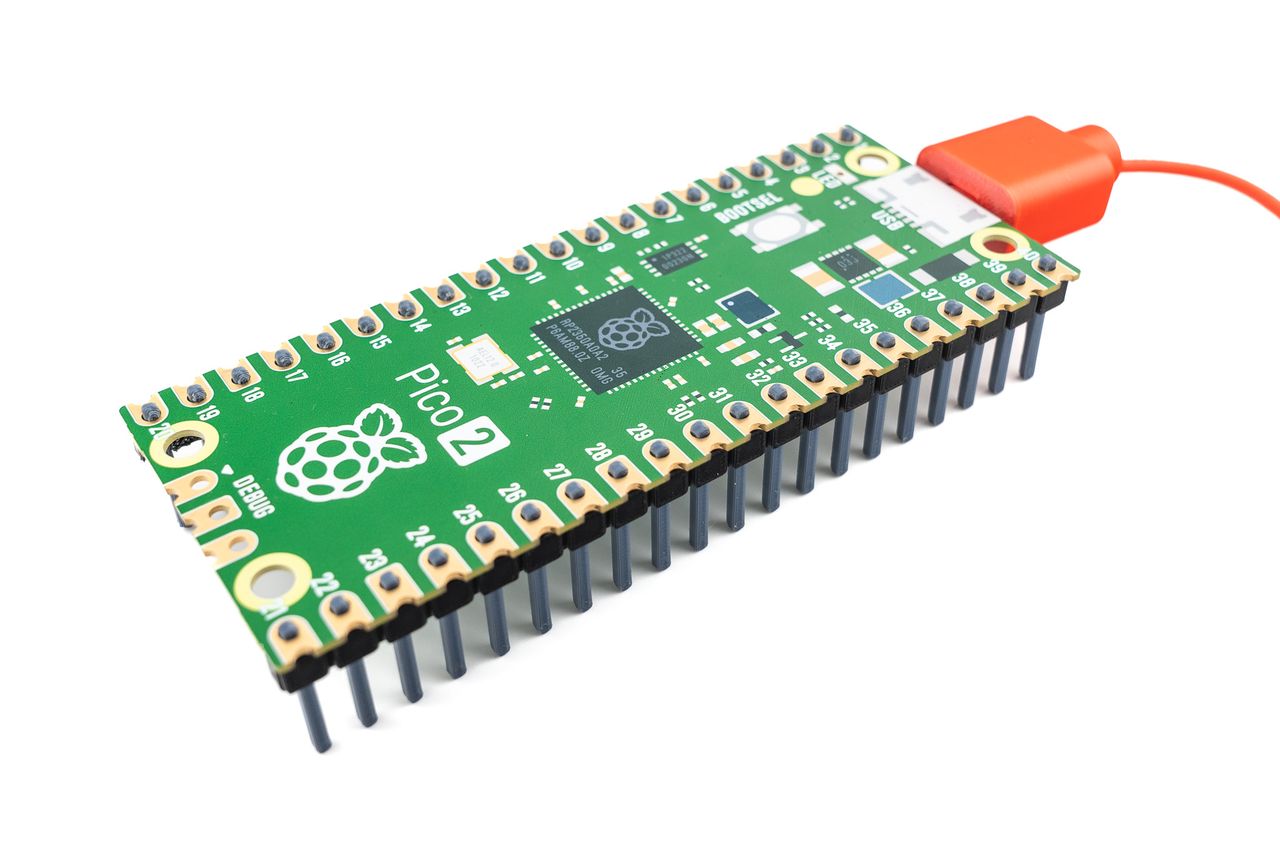

Precisa de um cabeçalho GPIO cosmético e não funcional para o seu Pico Jumbo? Ou um conector “micro” USB superdimensionado? Você pode imprimir em 3D graças ao trabalho de Alex McIntyre. Tudo o que você precisa é de uma das melhores impressoras 3D econômicas (ou uma aceitável), e alguns dos melhores filamentos para impressão 3D para realizar seu sonho. O cabeçalho GPIO não será condutivo, então você não pode usá-los com sua placa de ensaio de tamanho de palhaço. A menos que você imprima os pinos em um filamento condutivo.
Para quem é o Pico Jumbo?
Educadores (formais e informais) e para aqueles de nós que gostam de microcontroladores comicamente superdimensionados conectados de maneiras estranhas e incomuns acharão este produto atraente. O Pico Jumbo seria uma ótima maneira de demonstrar um Raspberry Pi Pico 2 para um estande em um evento ou como um dispositivo vestível com muitas luzes piscando.
Conclusão
O Pico Jumbo da Pimoroni é um pouco divertido, mas tem algumas praticidades que o tornam útil para educação e promoção. Este não é o Pico 2 para todos. Se você só precisa de um Pico 2 de $5, compre um desses. Se você quer um adereço para depuração, discussão e possivelmente promoção em feiras, então este é o megacontroller risivelmente grande que você precisa.
Fonte: Tom’s Hardware
