Corsair, uma marca líder na indústria de hardware para PC, tem uma forte reputação por produzir componentes de alta qualidade, especialmente no setor de unidades de fornecimento de energia (PSU). A Corsair SF750 SFX PSU é projetada para estar em conformidade com o mais recente padrão ATX 3.1, tornando-a uma solução de ponta para sistemas compactos e poderosos. Candidata à nossa lista das melhores fontes de alimentação, esta PSU de 750W está repleta de recursos premium, incluindo cabos individualmente revestidos e um conector 12V-2×6, garantindo compatibilidade com as mais recentes placas gráficas de alto desempenho. Com uma certificação 80Plus Platinum, a SF750 se posiciona no segmento superior do mercado, atendendo tanto a entusiastas quanto a profissionais que exigem desempenho e confiabilidade de primeira linha e estão dispostos a pagar um prêmio (atualmente $179).
Devemos também notar que, embora a caixa da unidade que recebemos indique que esta é uma unidade compatível com ATX 3.0, a Corsair nos garantiu que a unidade ATX 3.1 é idêntica e eles simplesmente não mudaram a caixa a tempo. É razoável que a empresa mude apenas o emblema na própria caixa, pois os requisitos do padrão ATX 3.1 são, na verdade, mais flexíveis do que os requisitos do ATX 3.0, o que significa que uma unidade que passa no teste ATX 3.0 passará automaticamente no teste ATX 3.1 também – a única diferença tangível é o conector 12V-2×6, que tem pinos de detecção mais curtos do que o conector 12VHPWR no lado da unidade, o que também é irrelevante neste caso, pois a Corsair está usando seus próprios tipos de conectores nesta PSU específica.
Especificações e Design
Na Caixa
(Crédito da imagem: Tom’s Hardware)

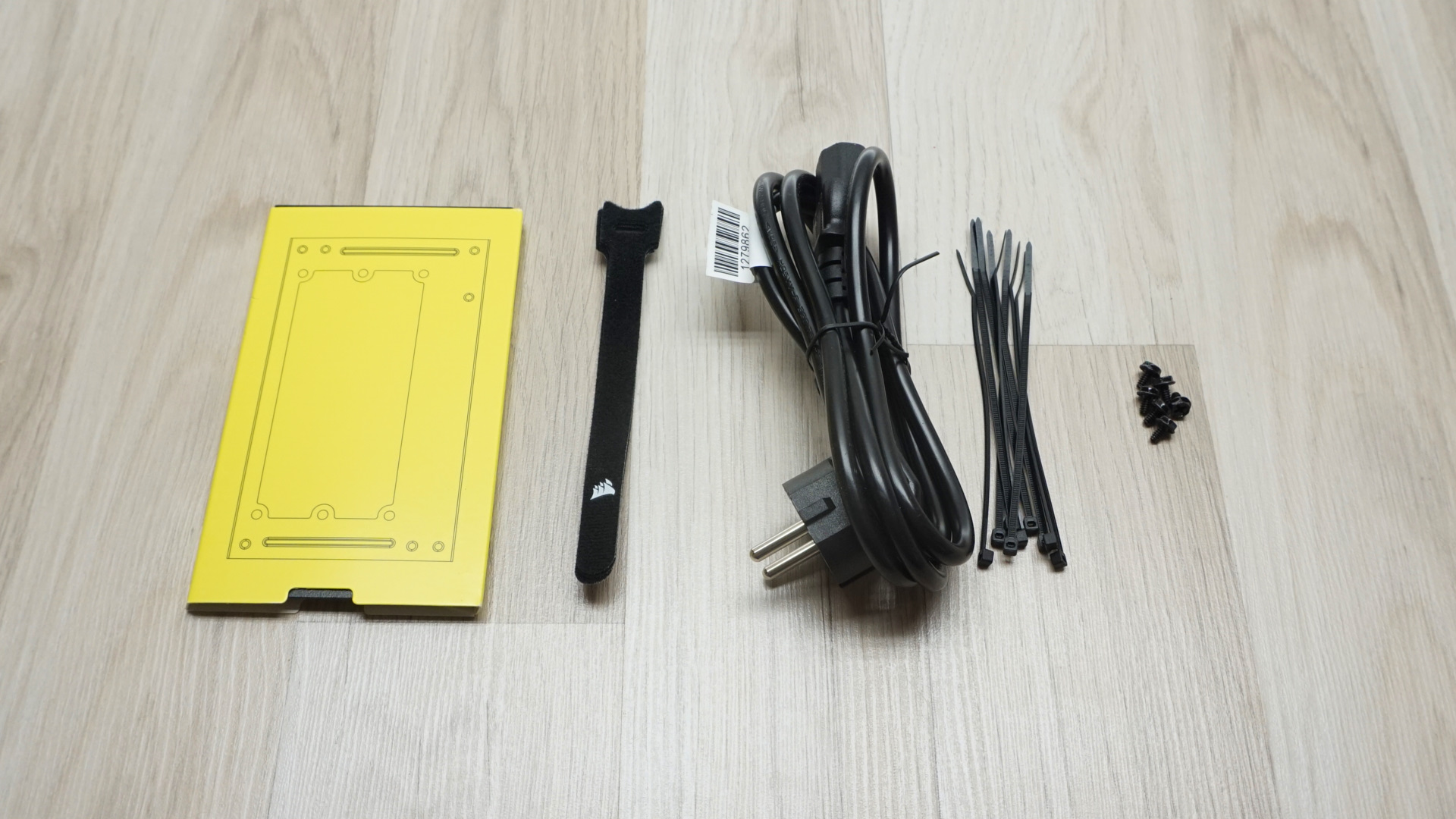

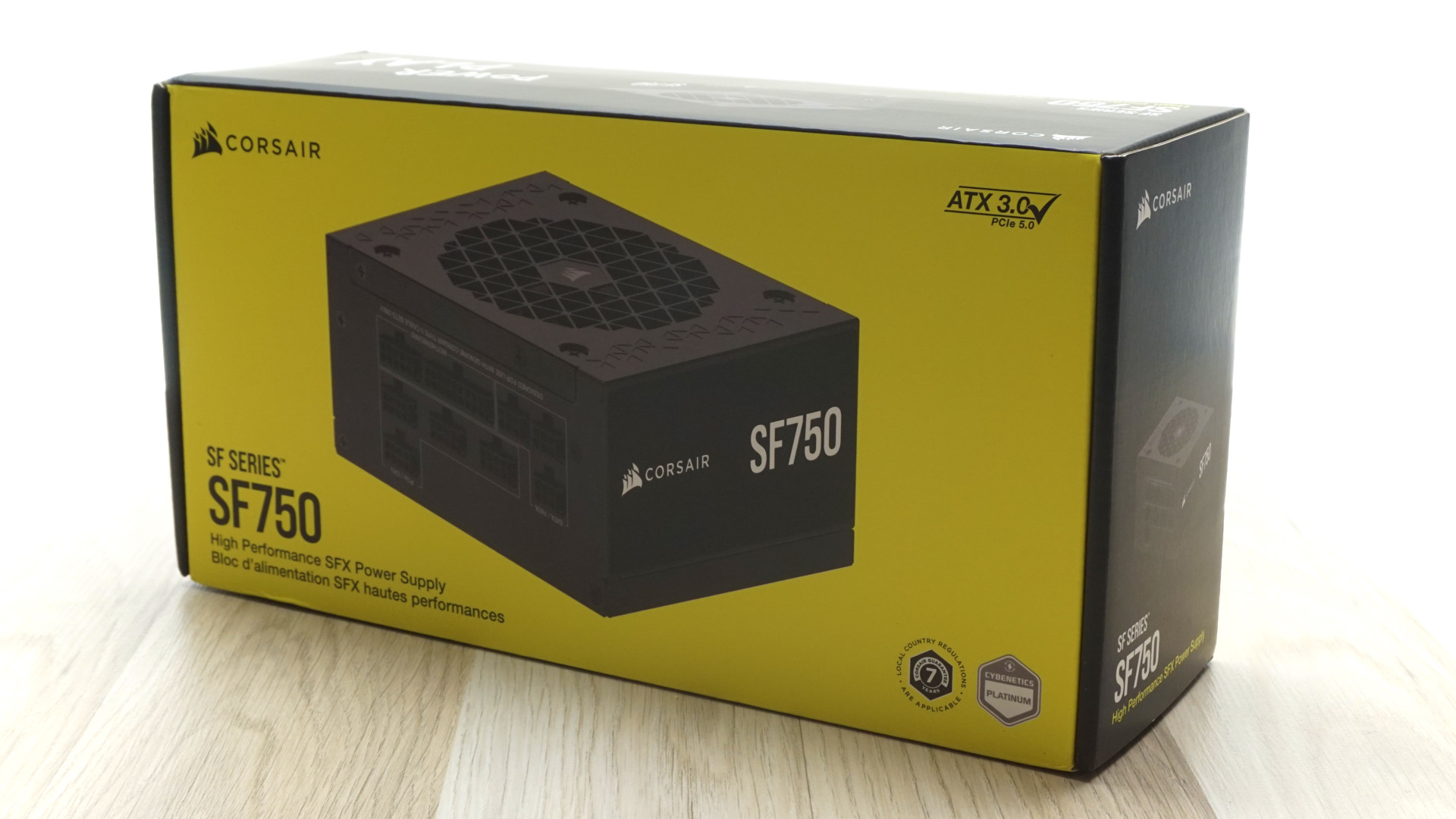

A Corsair SF750 SFX PSU chega em uma caixa de papelão robusta que demonstra o esquema de cores preto e amarelo distintivo da Corsair. A própria PSU é protegida de forma segura dentro de uma bolsa de nylon e inserções de espuma, garantindo um transporte seguro. O pacote é bem arredondado, incluindo parafusos de montagem, um cabo de alimentação AC, tiras de cabos e alguns laços de cabo. Além disso, a Corsair inclui um adaptador de caixa SFX-para-ATX, embora os usuários devam notar que os cabos relativamente curtos podem representar um desafio quando instalados em caixas ATX maiores.
(Crédito da imagem: Tom’s Hardware)
(Crédito da imagem: Tom’s Hardware)

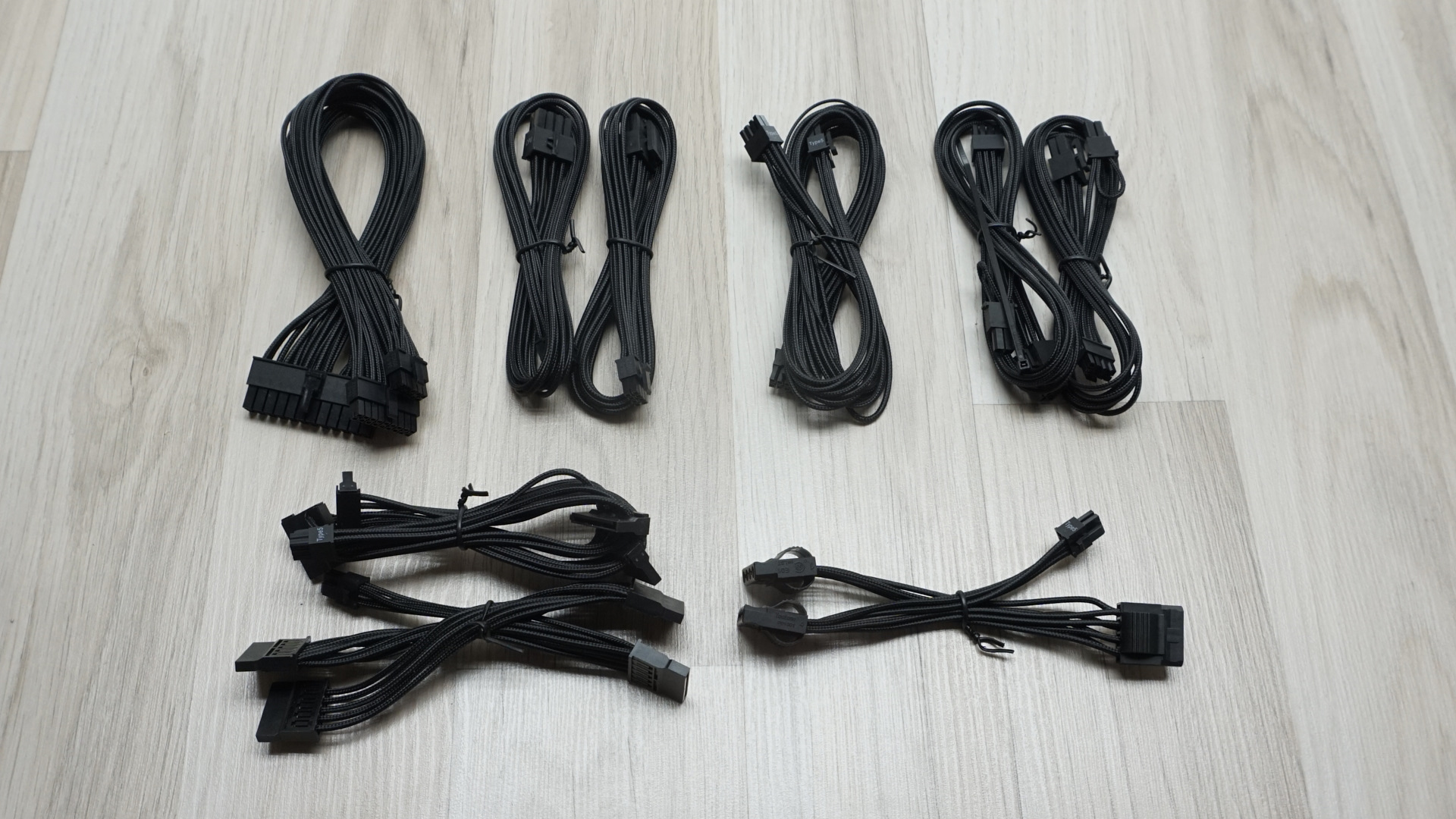

A SF750 apresenta cabos totalmente pretos, individualmente revestidos com conectores pretos, melhorando a estética geral e facilitando a manutenção de uma construção limpa. A inclusão de um conector 12V-2×6 juntamente com dois conectores PCI Express 6+2 pinos garante compatibilidade com GPUs modernas sem sacrificar a gestão de cabos.
Aparência Externa

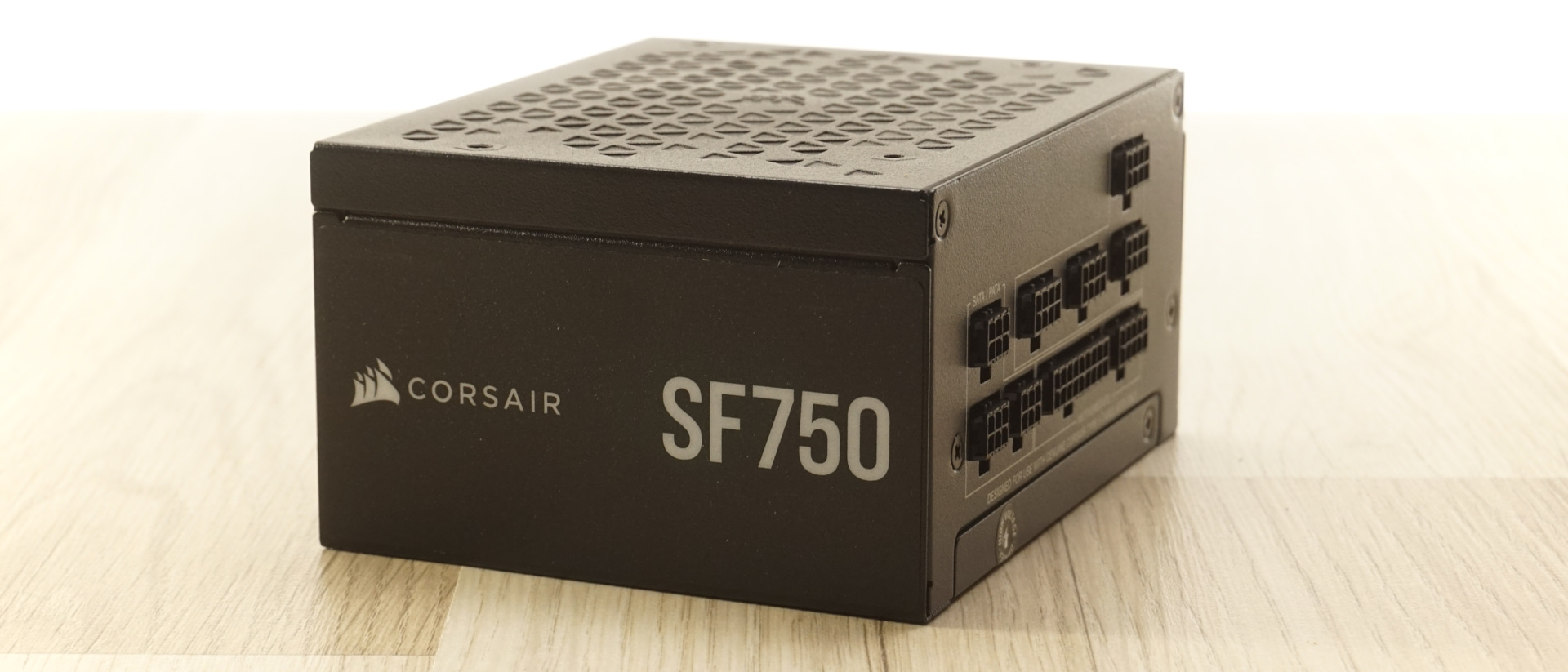

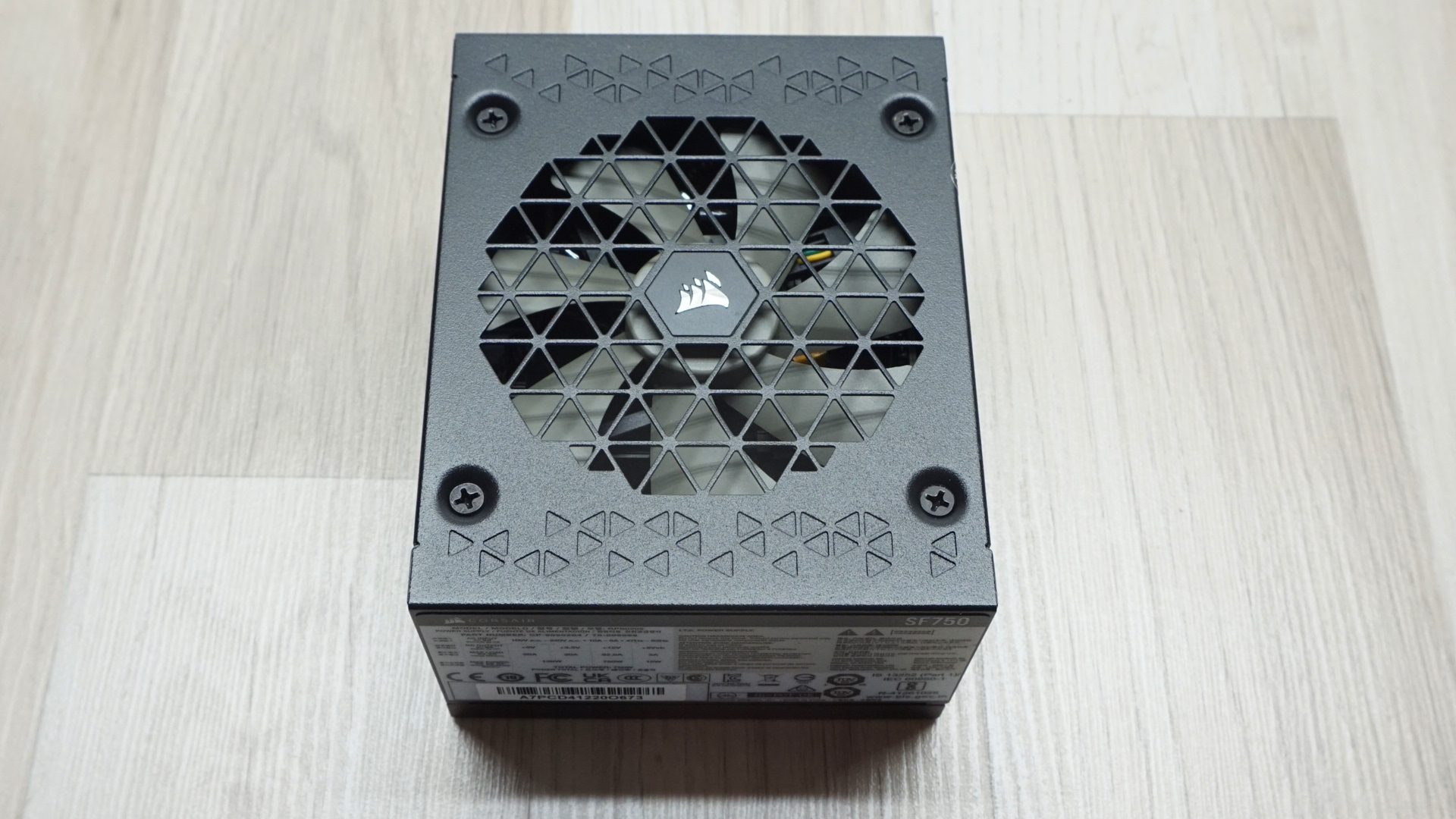

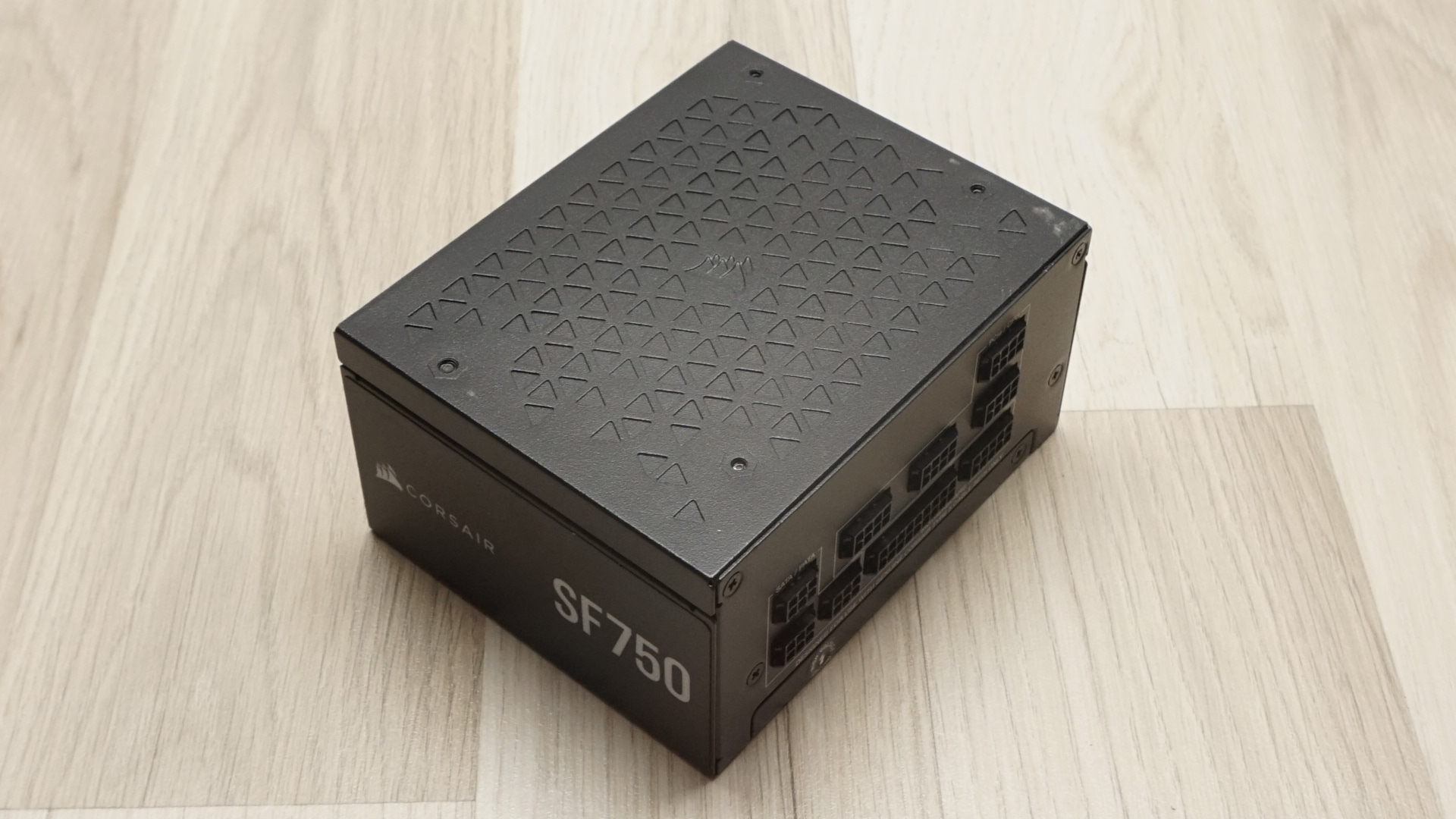

A Corsair SF750 SFX PSU é alojada em um chassi compacto medindo 100 mm de comprimento, aderindo precisamente às especificações SFX. Este tamanho pequeno é ideal para construções compactas, com a engenharia da Corsair tentando comprometer o mínimo possível em refrigeração e funcionalidade. O acabamento preto fosco da PSU dá a ela uma aparência elegante e sofisticada, enquanto o chassi apresenta um padrão geométrico de triângulos perfurados, adicionando um toque estético sutil, mas distinto. A grade do ventilador, integrada ao chassi, continua esse tema geométrico, complementando o design geral.
(Crédito da imagem: Tom’s Hardware)
(Crédito da imagem: Tom’s Hardware)
(Crédito da imagem: Tom’s Hardware)

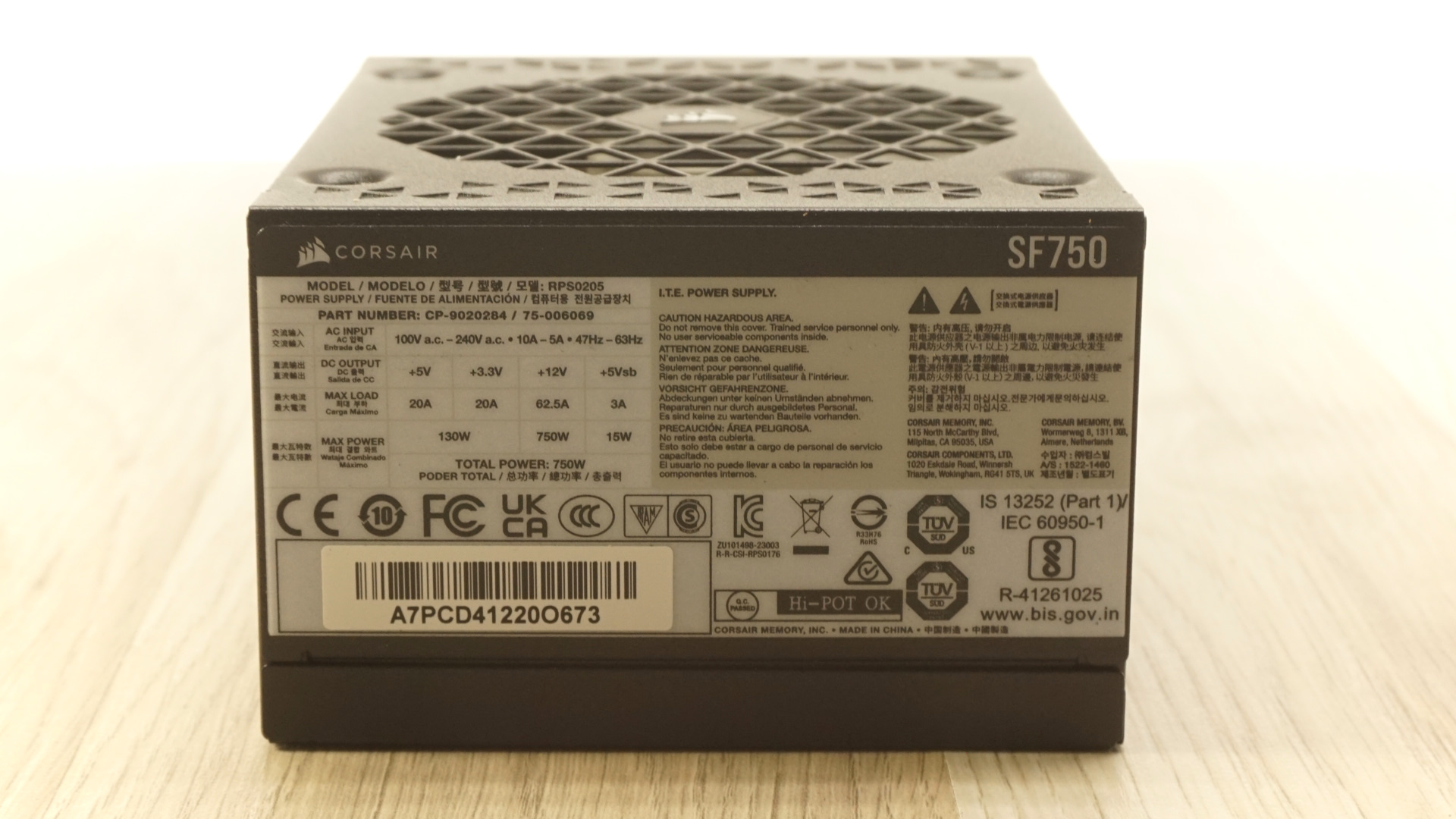

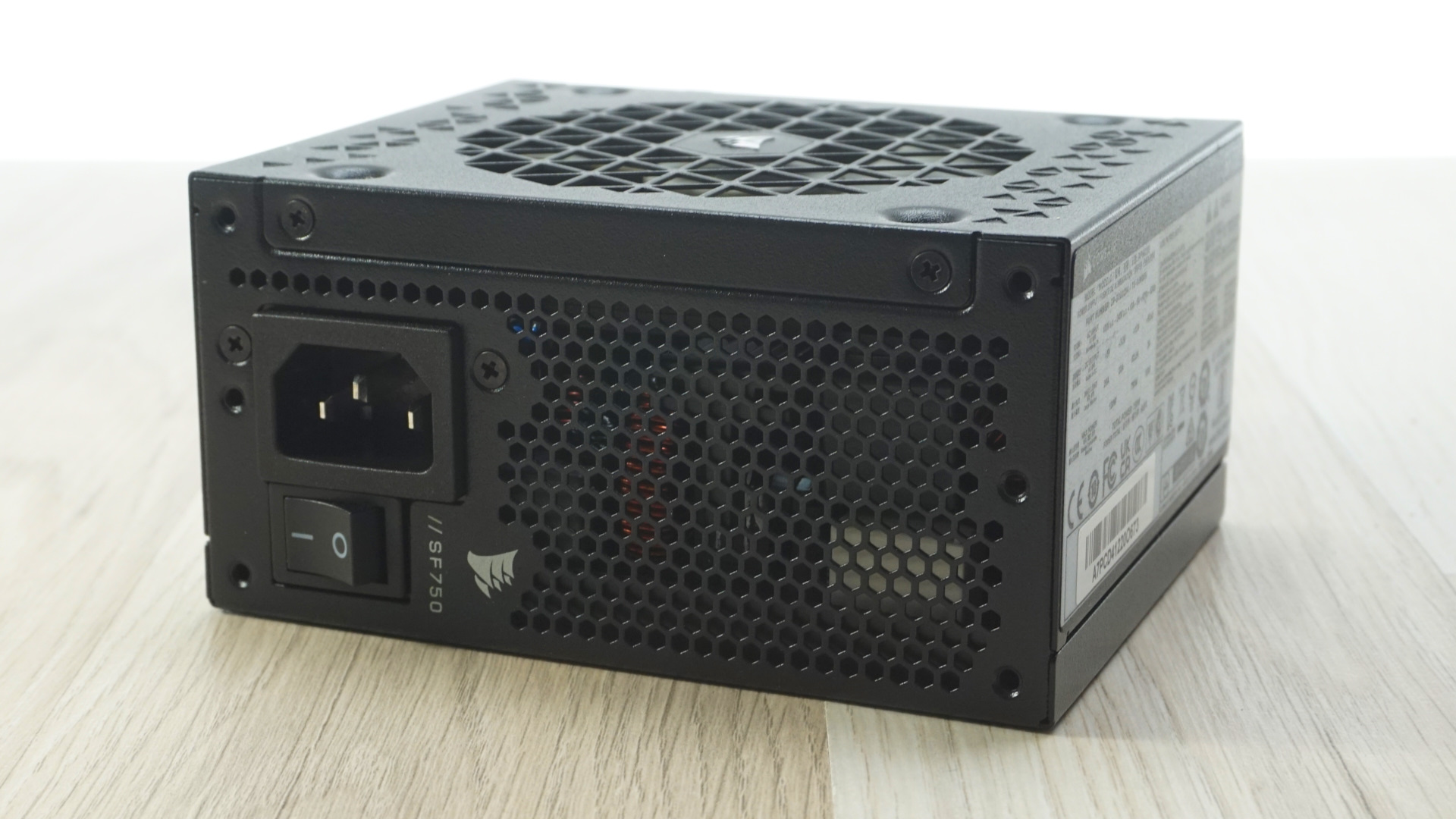

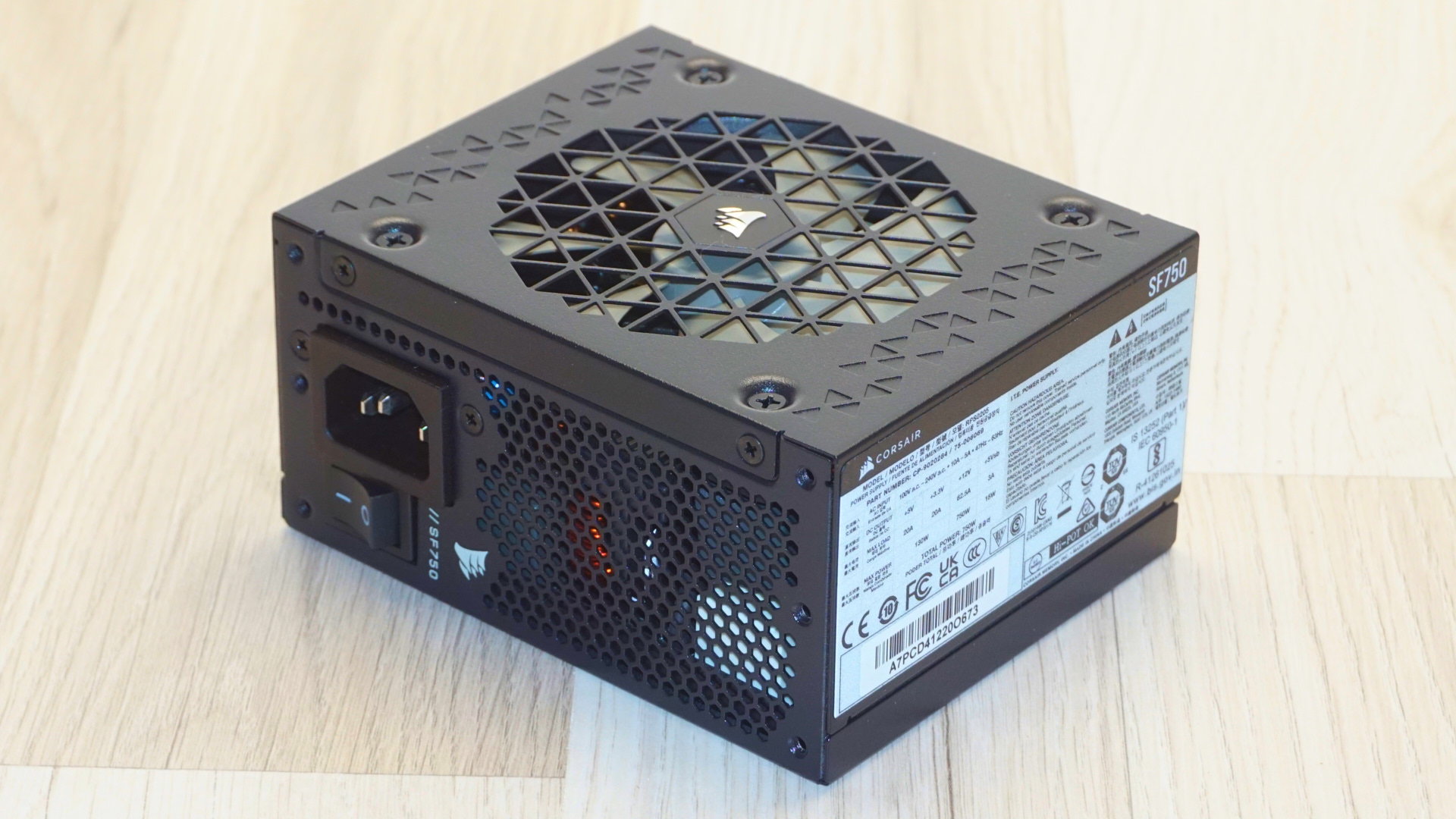

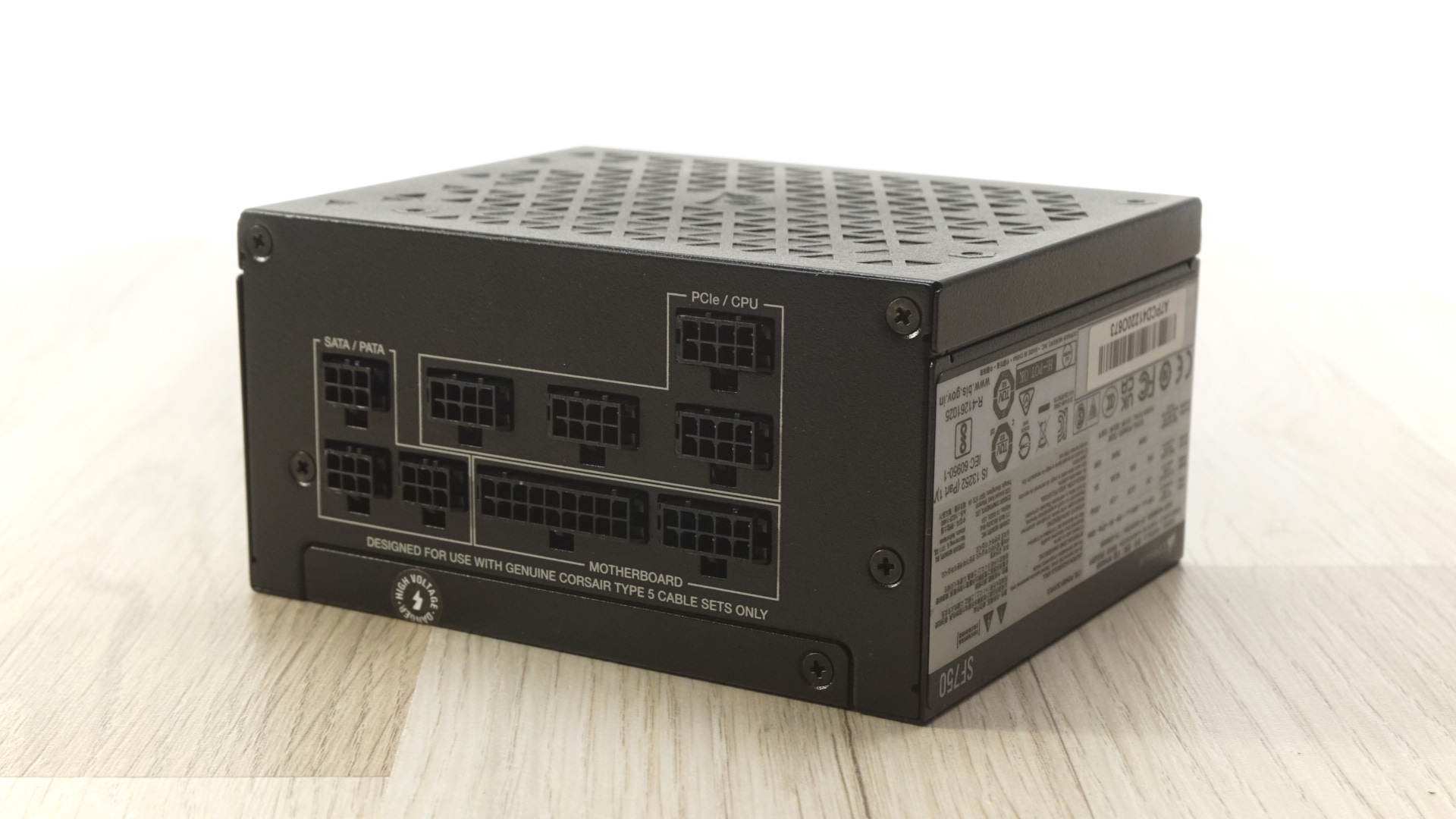

A parte traseira da PSU inclui o interruptor padrão de ligar/desligar e o receptáculo de energia AC. Há também uma pequena gravação da designação do modelo da unidade. A frente é dedicada aos conectores de cabos modulares, com uma legenda sutil indicando suas funções. Os conectores de cabos são menores e mais exclusivos do que os normalmente encontrados em outras PSUs, com a Corsair substituindo o conector 12V-2×6 no lado da PSU também. O lado esquerdo apresenta um adesivo decorativo, enquanto o lado direito exibe uma etiqueta com as especificações elétricas e certificações.
(Crédito da imagem: Tom’s Hardware)
(Crédito da imagem: Tom’s Hardware)
(Crédito da imagem: Tom’s Hardware)
(Crédito da imagem: Tom’s Hardware)
Design Interno

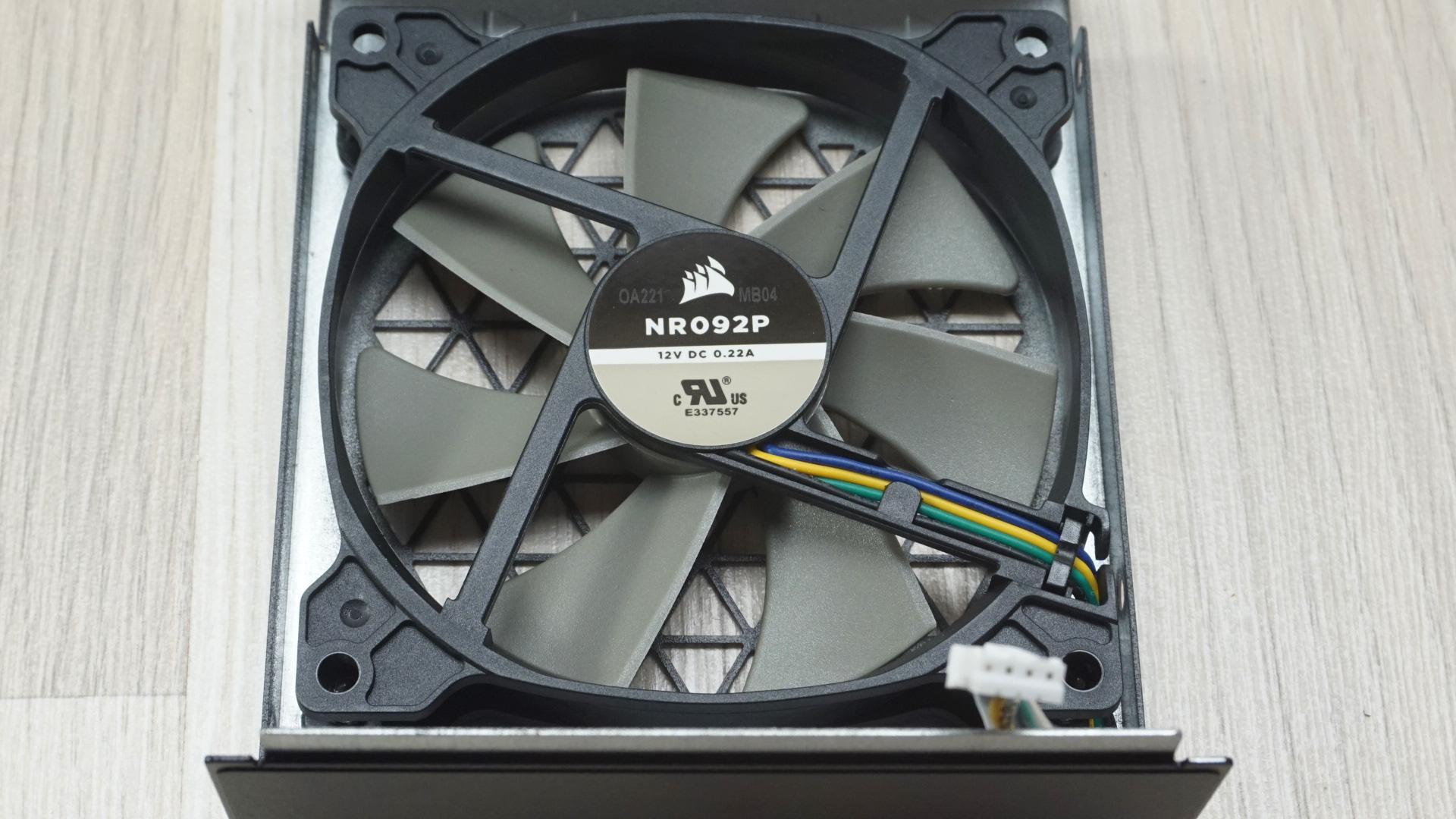

A Corsair SF750 SFX PSU está equipada com um ventilador de 92mm com rolamento dinâmico de fluido de alto desempenho. Embora os detalhes técnicos específicos sobre este ventilador sejam limitados, ele é conhecido por sua operação silenciosa e refrigeração eficaz, adaptada ao tamanho compacto da unidade. O design do ventilador é otimizado para manter baixos níveis de ruído mesmo sob alta carga, o que é crucial para fontes de alimentação SFX.
(Crédito da imagem: Tom’s Hardware)

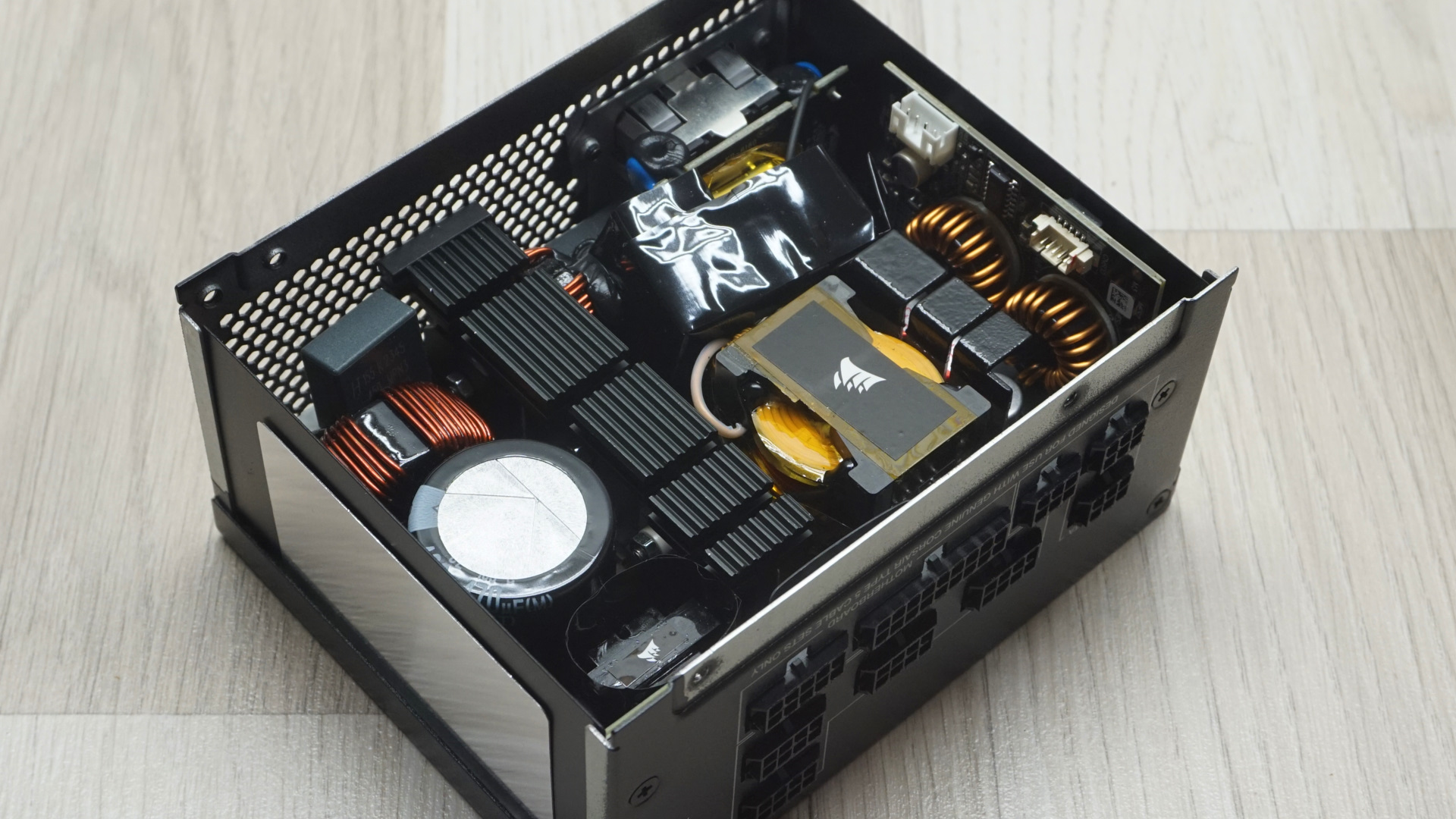

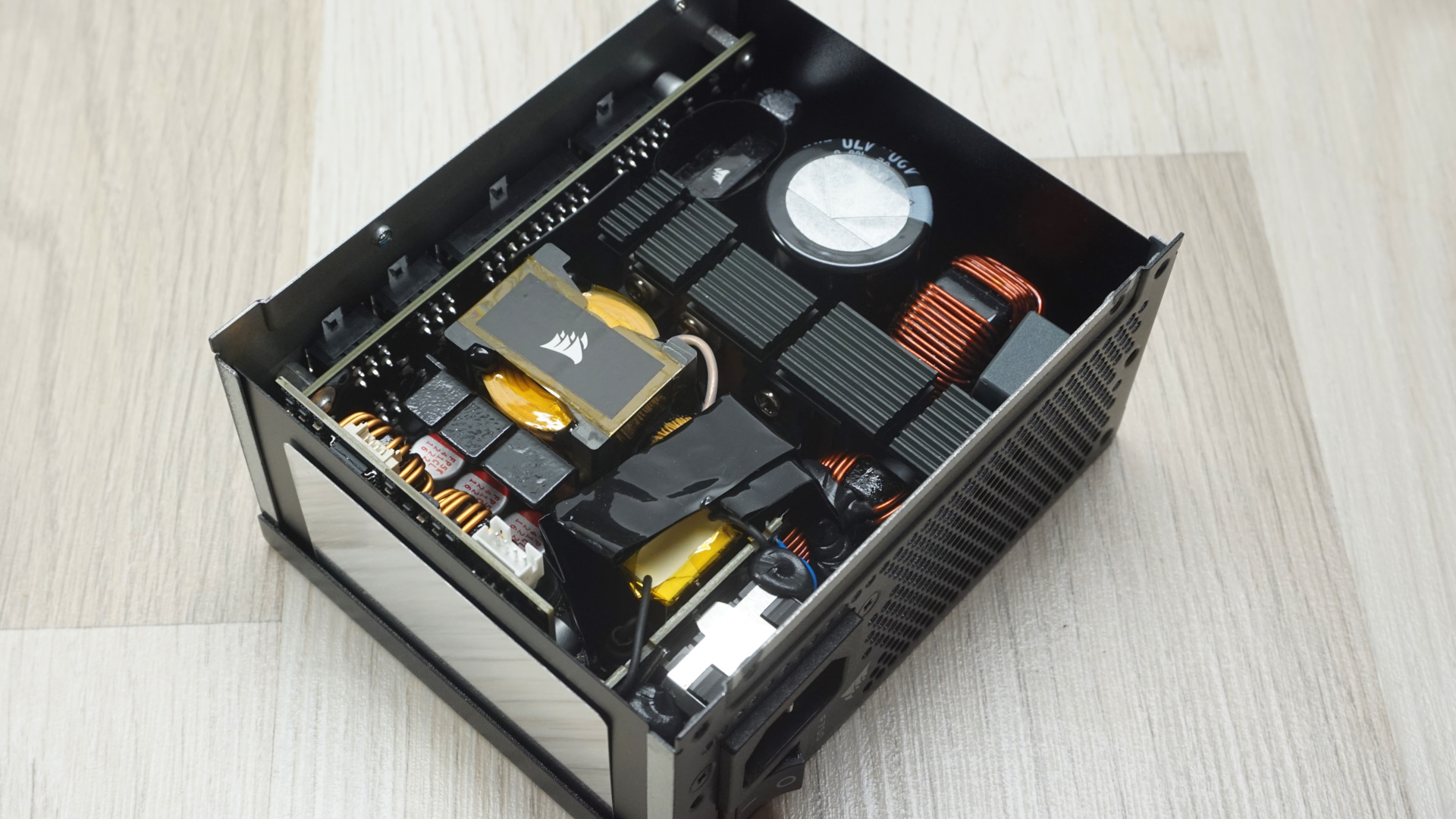

A SF750 é baseada em uma plataforma da Great Wall, um OEM chinês bem estabelecido atualmente, conhecido por sua qualidade e inovação no mercado de fontes de alimentação. As plataformas da Great Wall são frequentemente usadas em fontes de alimentação de alto desempenho na última década, demonstrando expertise na criação de unidades compactas e confiáveis.
(Crédito da imagem: Tom’s Hardware)
(Crédito da imagem: Tom’s Hardware)

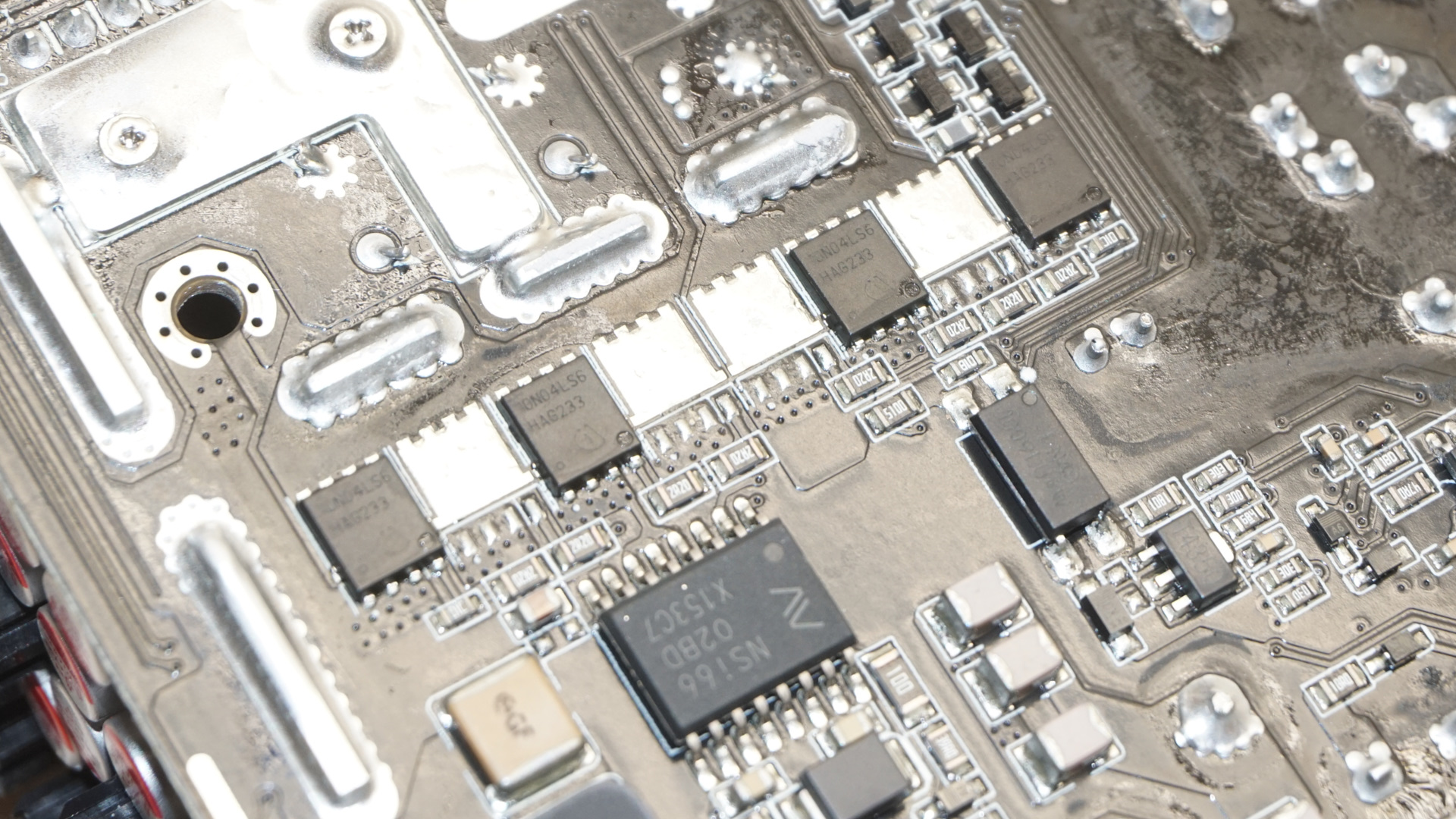

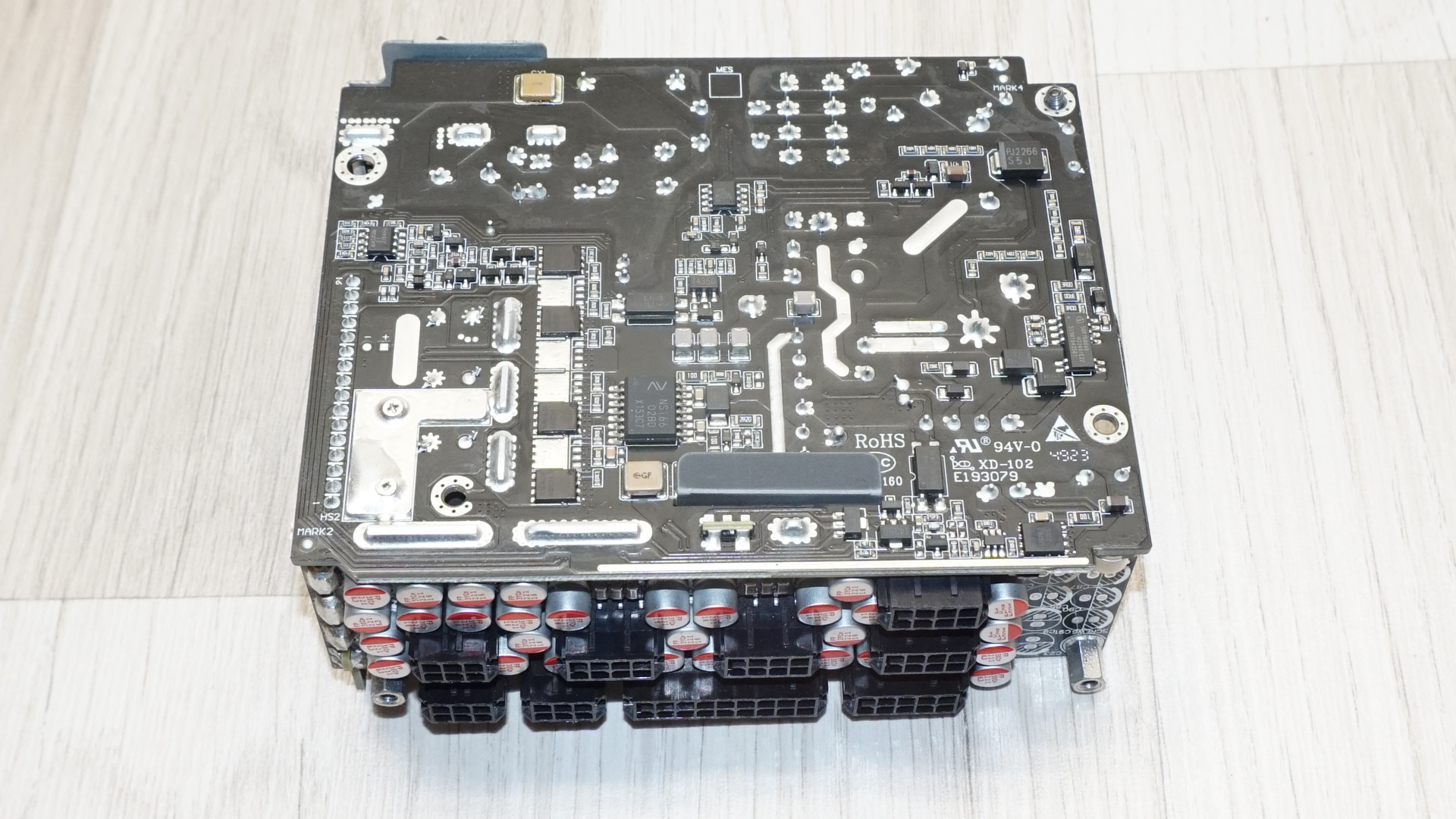

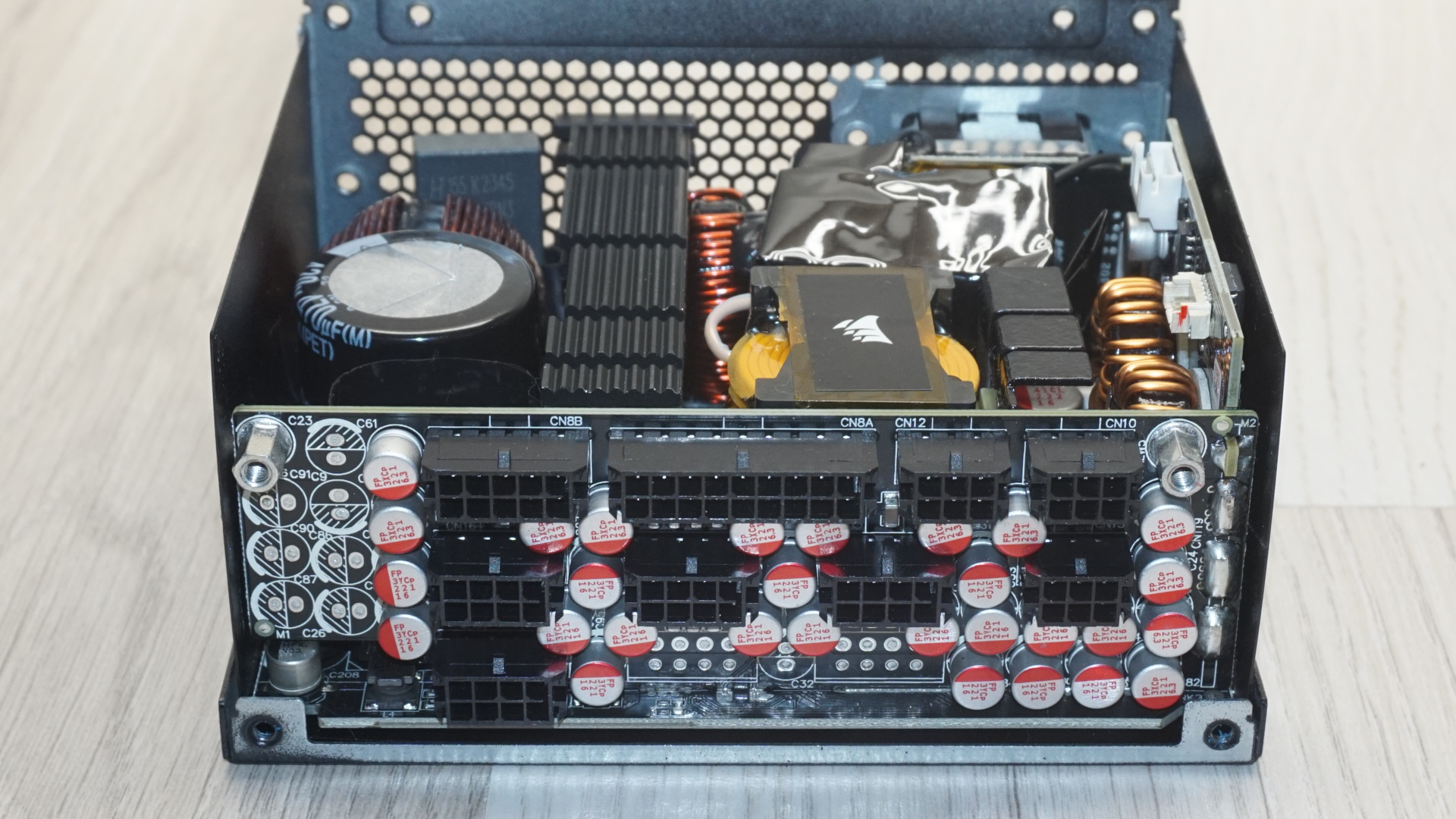

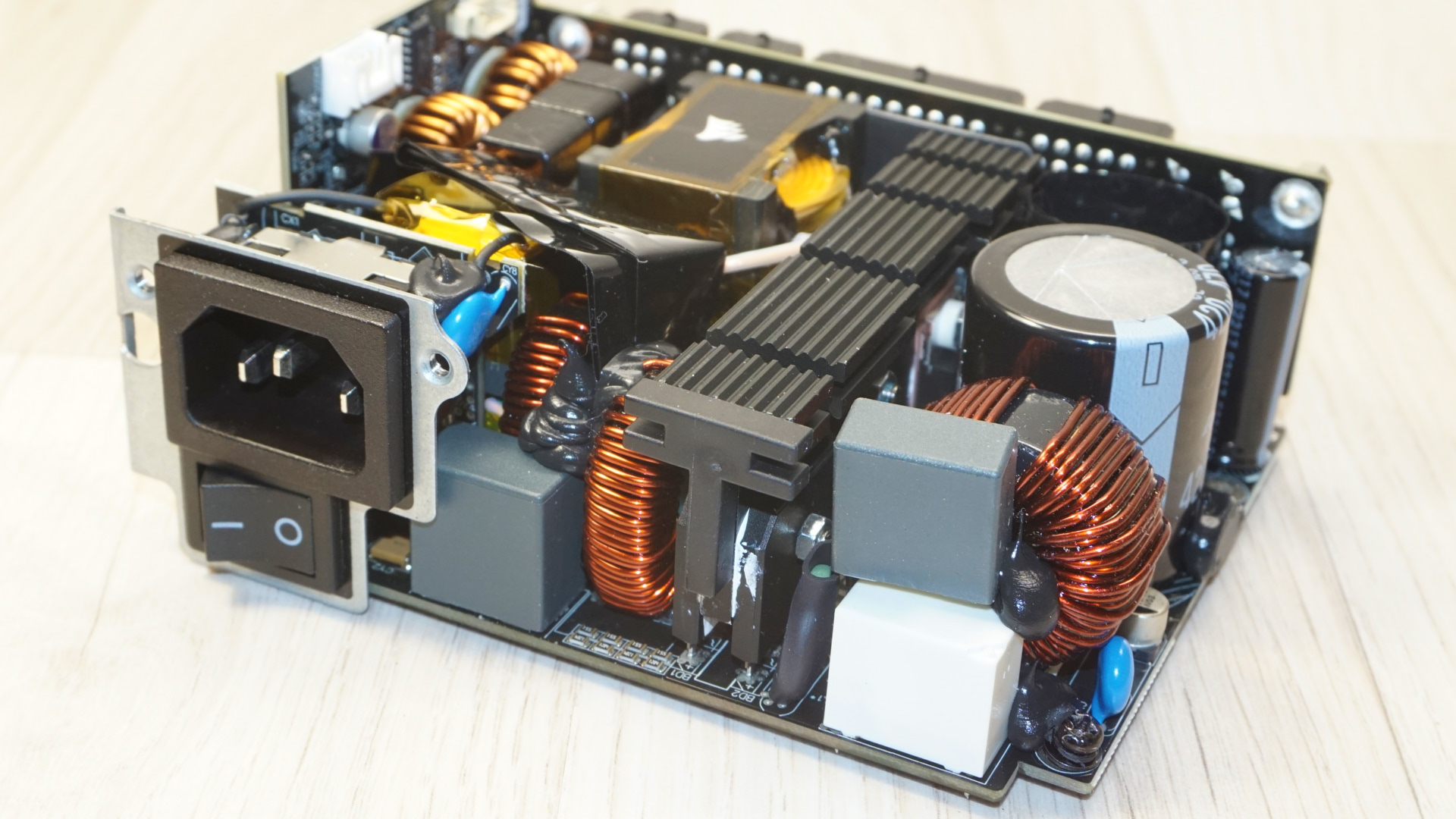

A etapa de inversão primária emprega dois MOSFETs de alta eficiência (Rohm R6035VNX3) configurados em uma topologia LLC ressonante. Estes também são encontrados no mesmo dissipador de calor que as pontes de entrada e os componentes APFC. Há outro dissipador de calor menor, mas ele é destinado a resfriar o próprio transformador. A etapa secundária usa quatro MOSFETs Infineon 014N04LS6 em uma formação de retificação síncrona para gerar o trilho 12V, com conversores DC-para-DC lidando com as linhas 3.3V e 5V. Os capacitores do lado secundário são uma mistura de produtos Rubycon e Nichicon, ambos fabricantes japoneses altamente conceituados.
(Crédito da imagem: Tom’s Hardware)
(Crédito da imagem: Tom’s Hardware)
(Crédito da imagem: Tom’s Hardware)
A etapa de inversão primária do RM850x Shift utiliza dois MOSFETs ST Microelectronics 33N60M2 dispostos em uma configuração LLC de meia ponte. Esses componentes estão posicionados em um grande dissipador de calor adjacente ao transformador principal. A etapa secundária apresenta seis MOSFETs Onsemi NTMFS5C430N localizados na parte inferior da PCB, gerando a linha 12V primária usando uma topologia de retificação síncrona. Pequenos dissipadores de calor de níquel podem ser vistos na parte superior da PCB, auxiliando no resfriamento. As trilhas 3.3V e 5V são produzidas através de conversão DC-para-DC em uma placa filha vertical. Os capacitores do lado secundário são uma mistura de tipos eletrolíticos e de polímero de alta qualidade da Nippon Chemi-Con e Nichicon, fabricantes japoneses renomados por sua confiabilidade e desempenho em PSUs premium.
(Crédito da imagem: Tom’s Hardware)
Resultados dos Testes a Frio
Resultados dos Testes a Frio (25°C Ambiente)
Para os testes de PSUs, estamos usando cargas eletrônicas de alta precisão com uma potência máxima de 2700 Watts, um osciloscópio Rigol DS5042M de 40 MHz, um analisador de potência Extech 380803, dois termômetros digitais de alta precisão UNI-T UT-325, um medidor SPL Extech HD600, uma hotbox autodesenhada e várias outras peças e partes.
(Crédito da imagem: Tom’s Hardware)
(Crédito da imagem: Tom’s Hardware)
(Crédito da imagem: Tom’s Hardware)
(Crédito da imagem: Tom’s Hardware)
(Crédito da imagem: Tom’s Hardware)

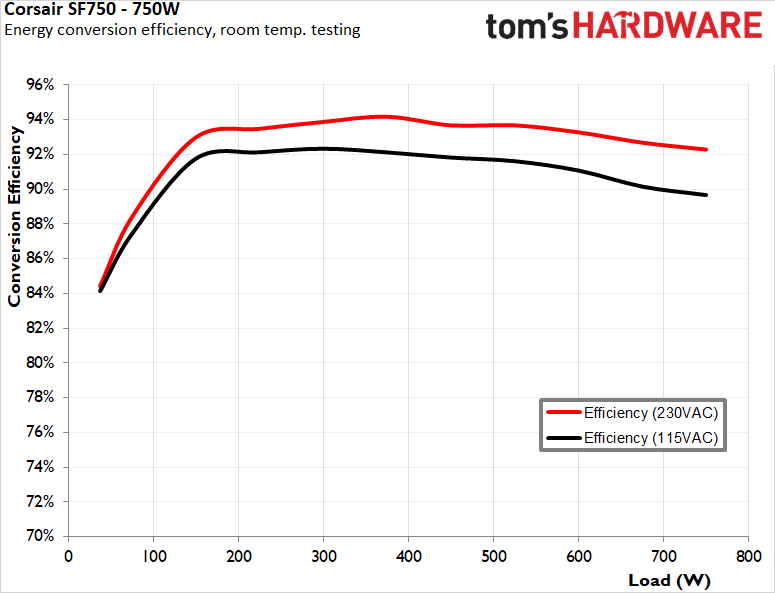

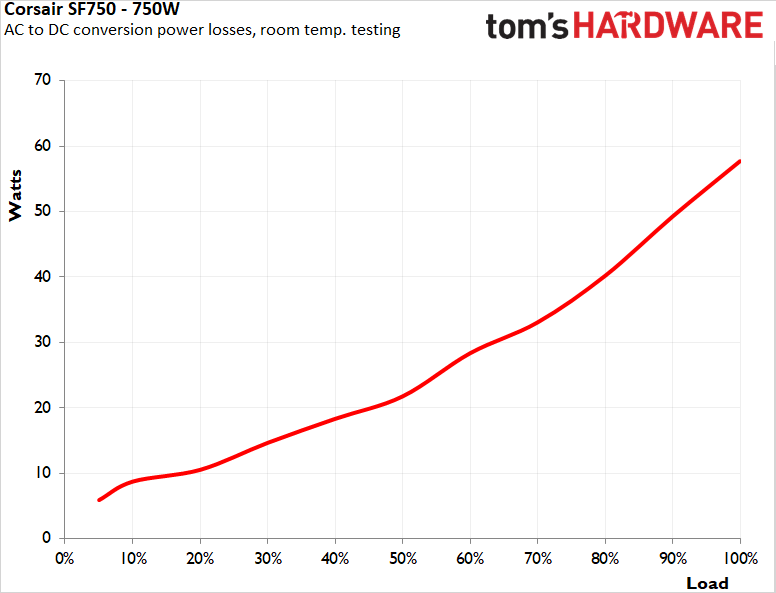

Durante o teste a frio, a Corsair SF750 SFX PSU atende confortavelmente aos requisitos de certificação 80Plus Platinum em diferentes tensões de entrada. Com uma entrada de 115 VAC, a PSU atinge uma eficiência média de carga nominal de 91,4%, que melhora ainda mais para 93,4% ao usar uma entrada de 230 VAC. A eficiência atinge o pico em torno de 50% de carga, alinhando-se com o comportamento típico das PSUs. Embora haja uma queda de 2% na eficiência ao usar uma entrada de 115 VAC, a SF750 ainda excede os requisitos de certificação. Sua eficiência é excepcional, mesmo em cargas muito baixas, demonstrando um desempenho superior incomum em PSUs deste tamanho.

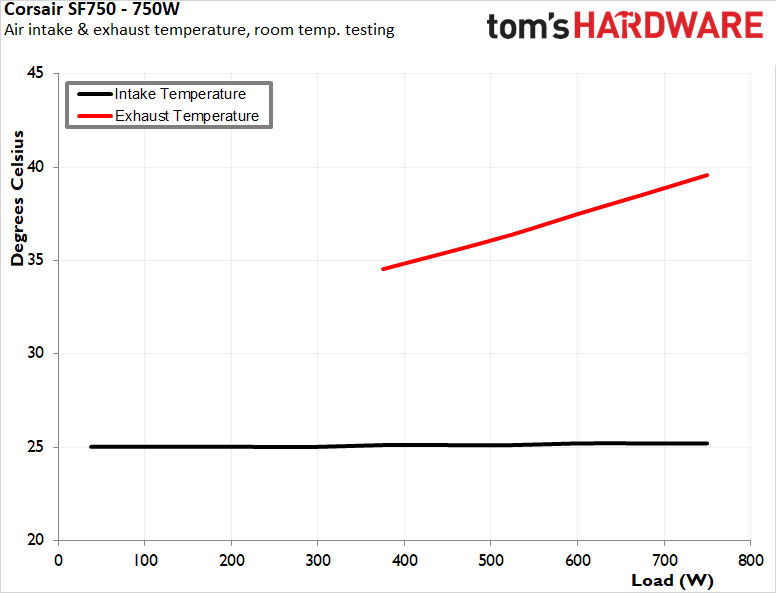

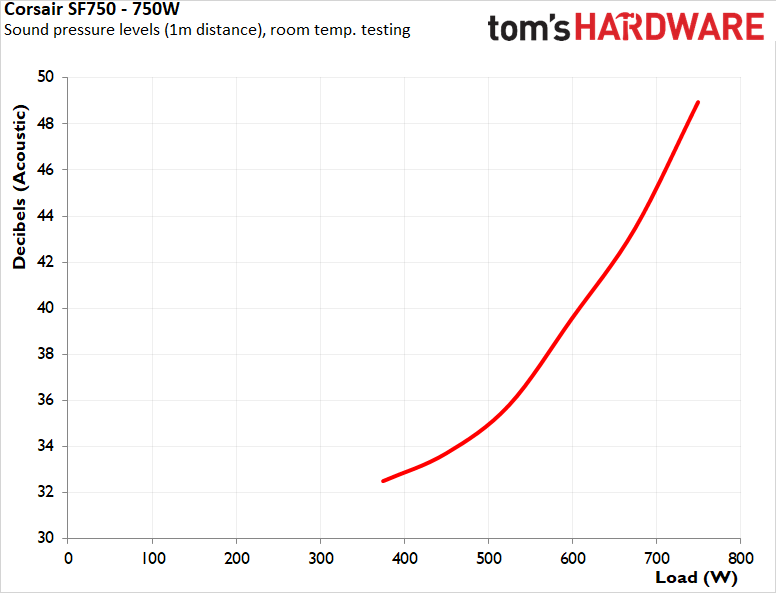

O ventilador da Corsair SF750 começa a girar em torno de 50% da capacidade, um feito impressionante para uma unidade tão pequena e densa. Ele é silencioso uma vez que começa, mas sua velocidade aumenta muito rapidamente, tornando-se claramente audível sob altas cargas. No entanto, mesmo em carga total, o ventilador não atinge sua velocidade máxima quando a unidade está operando em temperatura ambiente. As temperaturas internas da unidade permanecem bastante baixas o tempo todo.
Resultados dos Testes a Quente
Resultados dos Testes a Quente (~45°C Ambiente)

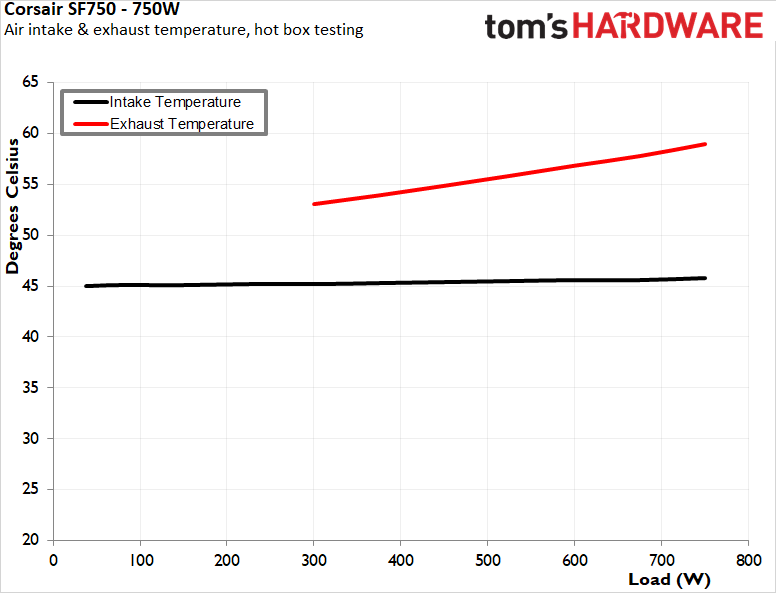

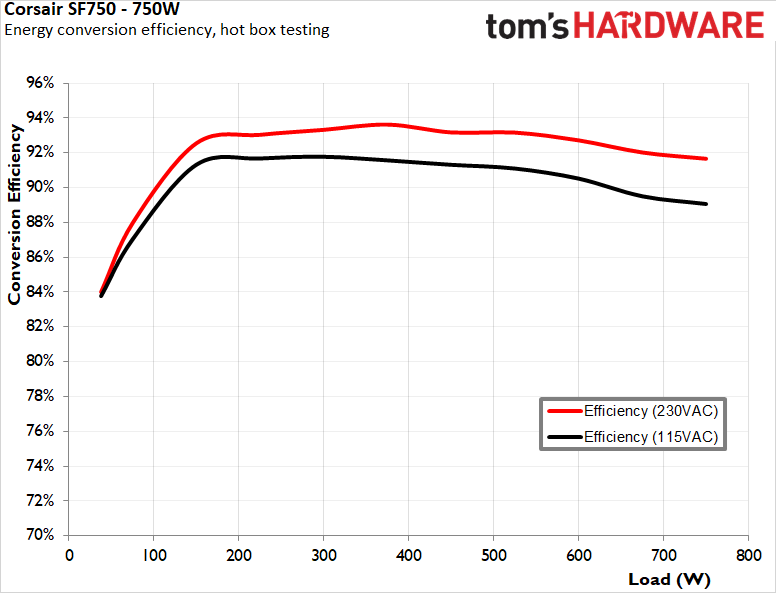

Durante o teste a quente, a Corsair SF750 SFX PSU experimenta uma ligeira diminuição na eficiência sob cargas pesadas, com os valores de eficiência caindo para 90,9% a 115 VAC e 92,8% a 230 VAC, em comparação com 91,4% e 93,4% durante o teste a frio. Uma degradação de eficiência de menos de 1% é mínima e indica que a unidade lida bem com altas temperaturas ambientes, sem praticamente nenhum estresse térmico em seus componentes.
(Crédito da imagem: Tom’s Hardware)
(Crédito da imagem: Tom’s Hardware)
